N9020A頻譜儀開機報錯及硬件故障維修實例

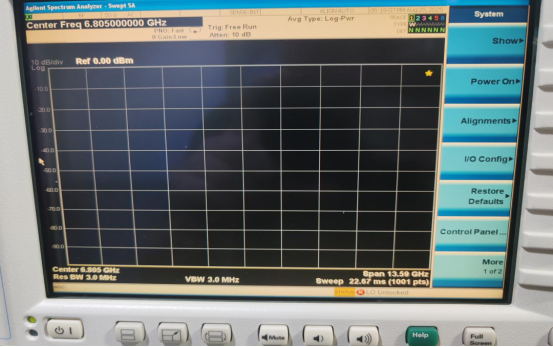

一臺Keysight N9020A頻譜儀送修時，主要故障表現為：開機即報“LO Unlock”錯誤（本振失鎖），屏幕無掃描基線顯示，且高頻信號測量存在顯著幅度偏差（誤差超過3dB）。如下圖所示：

故障排查與分析：

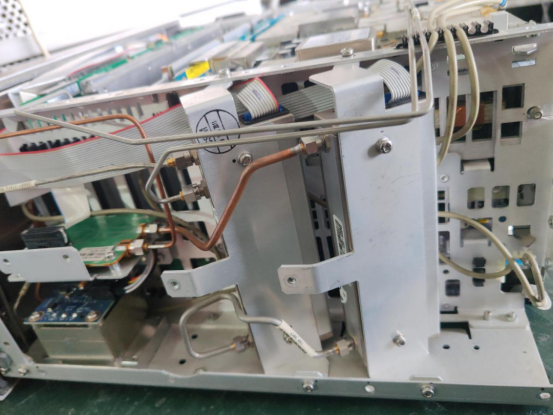

1.“LO Unlock”報錯根源： 檢測發現故障源于儀器的本振合成板（L.O. Synthesizer Assembly）損壞。該電路板負責生成本振所需的關鍵參考信號，其失效導致本振頻率無法鎖定，從而觸發系統保護性報錯，并造成基線消失。

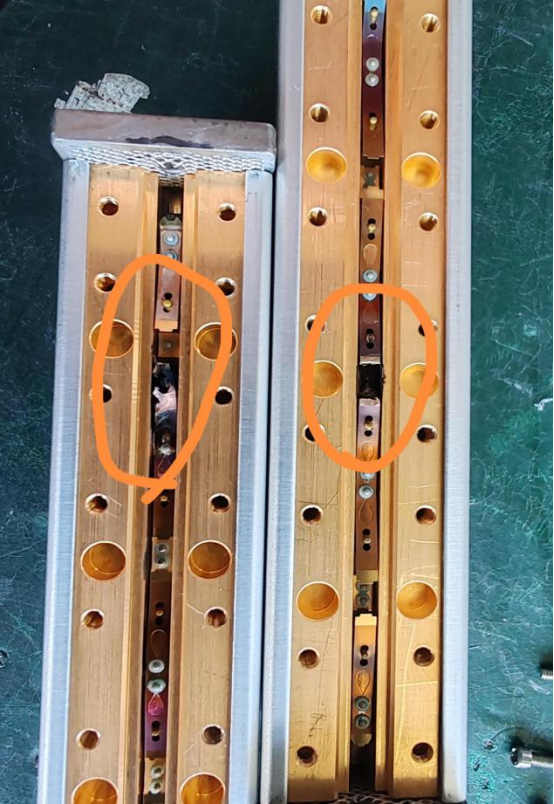

2.測量超差原因： 信號輸入路徑中的衰減器（Attenuator）組件存在燒毀痕跡。此情況通常由輸入信號功率瞬時或持續超出儀器安全閾值（+30dBm典型值）引起。衰減器損壞直接導致信號衰減功能異常，產生嚴重測量誤差。

維修過程簡述：

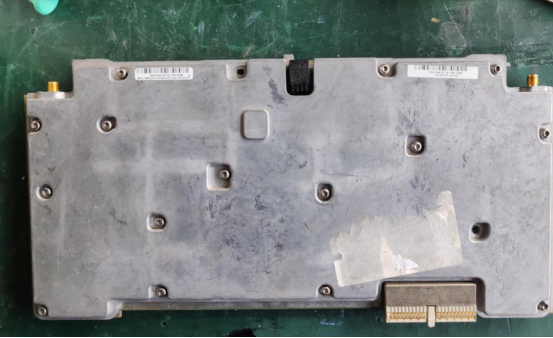

1.更換本振合成板： 移除故障前端板，安裝同型號功能完好的替代板卡。此步驟完成后，開機自檢通過，“LO Unlock”報錯消除，掃描基線恢復正常顯示。

2.更換衰減器模塊： 拆卸燒毀的衰減器組件，替換為原廠規格的新衰減器模塊，確保信號通路的物理功能恢復。

3.系統校準與調試： 更換關鍵部件后，必須執行精確校準。使用標準信號源（如1GHz, -30dBm）對整機幅度精度進行校準，并運行儀器內置自檢程序（POST）及基線掃描測試進行全面功能驗證。特別注意： 衰減器更換后，校準是消除信號路徑阻抗失配誤差的關鍵步驟。

修復后驗證：

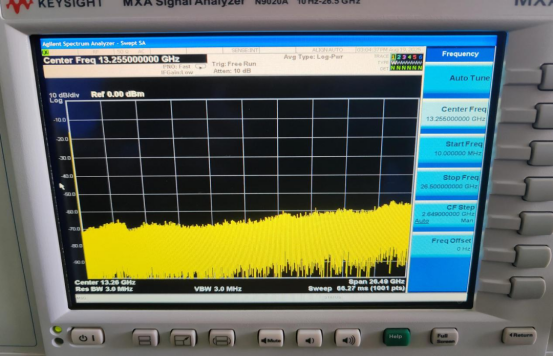

開機自檢：一次性通過，無報錯信息，基線顯示穩定。

性能測試：輸入標準信號（1GHz, -20dBm），幅度測量誤差小于0.5dB，符合出廠技術指標。高頻段（6GHz）信號測試結果準確，原有超差現象消失。

計量認證：維修后儀器經獨立計量機構檢測，確認性能達標并出具合格證書，確保測量可靠性。

經驗總結與維護建議：

操作規范：務必確保輸入信號功率不超過儀器標稱的最大允許輸入電平（如+30dBm）。對于可能存在功率波動的未知信號源，強烈建議在儀器輸入端串接限幅器，以提供過載保護。

預防性維護：建議定期（如每年）對儀器的關鍵部件（特別是本振相關電路和衰減器）進行性能檢測和狀態評估，及時發現并更換老化元件，預防突發故障。

故障應對：如遇“LO Unlock”或基線消失等嚴重報錯，應立即關閉儀器電源，并避免自行拆卸。內部混頻器等精密元件易受不當操作損壞，導致故障復雜化。

維修策略：對于已過保修期的高端測量儀器，選擇具備專業能力、擁有原廠級備件儲備和計量校準資質的維修服務，可有效修復故障并保障長期性能。此類服務通常提供檢測后報價和修復后保修。

結論：

本案例中的N9020A故障由本振合成板損壞和衰減器燒毀雙重硬件失效導致。通過針對性的模塊更換和嚴格的后續校準，儀器功能完全恢復，性能指標達到出廠標準。規范的設備操作習慣（尤其避免過載輸入）和定期的預防性維護是降低此類故障風險的關鍵。面對復雜硬件故障，尋求專業維修服務是確保修復質量和儀器長期穩定運行的有效途徑。
