信號發生器科普系列1：R&S SMW200A高端矢量信號源的技術能力與典型應用

復雜無線時代呼喚“頂級信號源”

現代無線通信系統的復雜度正以前所未有的速度攀升。從5G大規模MIMO、毫米波高速率，到Wi-Fi 7的多鏈路超寬帶，再到先進雷達的目標模擬和衛星跨鏈路，高度復雜的信號場景比比皆是。對于研發工程師而言，要在實驗室重現這些真實世界的信號，傳統的信號發生器往往力不從心。想要生成寬帶、多天線、相干且高保真的信號，需要信號源具備卓越的性能和靈活性。如果測試信號本身不夠精確、純凈，測試結果就可能失真。因此，一個能夠迎接復雜通信挑戰的高端矢量信號源已成為當下必要的工具。

SMW200A：旗艦級矢量信號發生器

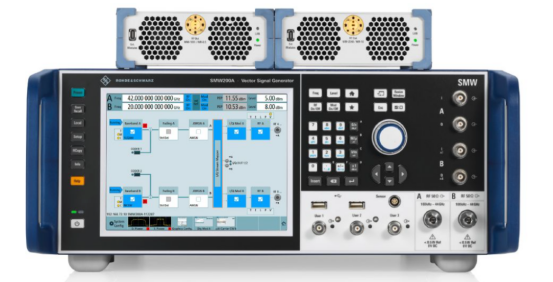

羅德與施瓦茨（Rohde & Schwarz）的 SMW200A 矢量信號發生器正是在這樣的需求下應運而生。作為R&S旗下旗艦級的矢量信號源，SMW200A專為最苛刻的應用而設計。它廣泛適用于新一代寬帶通信系統開發、4G/5G基站驗證，以及航空航天與國防等領域，能夠輸出高品質的數字調制信號。SMW200A 提供了靈活的模塊化架構，用戶可按需配置選件并平滑升級，使其既可扮演經典單通道矢量信號發生器，又能擴展為多通道 MIMO 信號測試平臺。簡單來說，SMW200A 定位于高端矢量信號源，旨在“一臺設備輕松生成復雜信號場景”，為工程師提供以前需要多臺儀器甚至無法實現的信號模擬能力。

在硬件指標上，SMW200A延續了業界頂尖水平：頻率覆蓋從100 kHz一直到3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz，最新選件更將單通道上限提升至67 GHz（雙通道至44 GHz）。這意味著從傳統蜂窩頻段到毫米波乃至更高頻的6G探索頻段，一臺SMW200A就都能夠覆蓋。更令人矚目的是，它配備高達2 GHz的內部I/Q調制帶寬，足以應對5G NR、Wi-Fi 7等寬帶信號需求，并為未來標準預留裕度。集成式信道模擬能力同樣出色：內部可選衰落模塊提供最高800 MHz帶寬的多徑衰落仿真，支持配置高達8×8的MIMO場景。憑借卓越的信號質量和直觀操作界面，SMW200A 為復雜通信測試樹立了新的標桿。

三大核心優勢：通道、性能與軟件的全面領先

R&S SMW200A 能在行業內脫穎而出，源于其在以下三方面的核心優勢：

·

通道擴展能力：SMW200A 擁有業界頂級的多通道相干信號生成能力?；九渲弥С謫闻_儀器輸出雙路射頻，且內部可安裝兩個基帶源模塊和四個衰落模擬模塊，實現“一機雙發”。更進一步，通過同步擴展額外的 R&S SGT100A 信號發生器模塊，SMW200A 可擴展到多達8路相位相參的射頻通道！這一先進架構讓大規模MIMO、波束賦形（Beamforming）等場景的測試變得前所未有的簡便。例如，單臺 SMW200A 即可直接生成8×8 MIMO所需的全部基帶信號和對應的衰落信道，而且各通道高度相干，相對相位嚴格受控。以前，工程師往往需要多臺發生器“分頭配合”才能完成類似測試，而現在借助 SMW200A 的多通道同步架構，從8×8 MIMO、4×4×2 多用戶通信，到載波聚合下疊加干擾等復雜信號，都可由一臺設備輕松完成。這不僅簡化了測試床搭建，也消除了多儀器同步帶來的不確定性，大幅提升測試效率和重復性。

·

·

相位噪聲與頻譜純度：頂尖的信號純度是高端信號源的立身之本。SMW200A 內部采用高性能本振合成器，標準配置即可提供出色的單邊帶相位噪聲和極低的雜散。對于要求更嚴苛的應用，用戶還可選配超低相位噪聲選件（R&S?SMW-B711/B721），進一步將相噪性能推向極致。例如，在1 GHz載頻、偏移10 kHz處，其相位噪聲可低于 -144 dBc/Hz，典型值甚至達到 -150 dBc/Hz 。如此純凈的信號在接收機靈敏度測試、相干雷達模擬等場景下尤為關鍵，確保測試結果不受信號源噪底限制。除了相噪，SMW200A 的調制精度同樣令人驚嘆。得益于先進的DAC和精心校準的I/Q射頻鏈路，其在2 GHz帶寬內的幅頻響應起伏小于0.4 dB，能生成誤差矢量幅度（EVM）極低的復雜調制信號。實測顯示，SMW200A 輸出100 MHz帶寬、64QAM調制的5G NR信號（載頻3.4 GHz）時，EVM僅約0.1%（測量值）；即使生成7 GHz載頻、320 MHz帶寬的Wi-Fi 7（IEEE 802.11be）信號，EVM誤差也僅約-53 dB。如此高的信號保真度意味著，工程師在測量射頻功放的EVM性能或接收機靈敏度時，完全不必擔心信號源成為瓶頸。SMW200A 的卓越相位噪聲和頻譜純度確保測試結果高度可信，為高精度測量提供了堅實基礎。

·

·

·

軟件靈活性與標準支持：作為一款面向未來的信號發生器，SMW200A在軟件功能上同樣表現出色。首先，它內置支持幾乎所有主流的數字通信標準信號發生：從蜂窩移動通信的5G NR、LTE/LTE-Advanced（Release 15及以前）、WCDMA/HSPA+、GSM/EDGE，到無線聯網的WLAN系列（802.11 a/b/g/n/ac/ax/ad/be），乃至各種物聯網和衛星標準，都能通過加載相應軟件選件直接在儀器中生成標準符合性的測試信號。信號發生覆蓋了標準的物理層過程，并包含大部分標準的信道編碼過程——這一點在需要進行符合3GPP規范的接收機測試時尤其有價值，例如5G NR基站接收機靈敏度測試等。與市場上某些需要借助外部電腦軟件產生波形的方案不同，SMW200A 的標準信號完全由儀器內部實時生成，無需額外PC參與。所有選件無縫集成在儀器固件中，用戶直接通過觸摸屏菜單配置參數，省去了用PC軟件生成并傳輸波形的繁瑣步驟。這不僅提升了操作效率，也意味著當需要調整參數或切換場景時，SMW200A 能瞬時響應。例如工程師可以現場快速修改載波頻率、調制方式或添加干擾，而不必長時間等待重新計算波形。對于復雜場景，SMW200A 內置的圖形化信號流程圖界面會動態更新，方便用戶直觀查看各信號源、信道和輸出的配置狀態。另外，在自動化測試方面，SMW200A 提供了強大的遠程控制和腳本支持：儀器帶有宏命令記錄器，可將人工操作錄制為SCPI指令腳本，并內置MATLAB、Python等代碼模板，方便工程師快速集成到自 動測試程序中。通過以太網或GPIB遠程連接，管理者還能將SMW200A融入到大型測試平臺，實現多設備聯動控制。這種軟硬件高度靈活的特性，使SMW200A 不僅是一臺信號源，更像一個可編程的信號仿真平臺，能滿足從標準信號產生、隨機干擾注入、信道衰落模擬，到自定義波形播放等多種測試需求。

·

架構：基帶與射頻鏈路的巧妙設計

從工程視角看，SMW200A 的內部架構充分體現了模塊化與高性能并舉的設計理念。其核心由基帶信號生成模塊和射頻前端模塊構成，輔以校準和信道仿真單元，形成完整的信號鏈。下面我們從幾個關鍵環節來剖析這款信號源的內部“玄機”：

1. 基帶信號鏈：SMW200A 內部最多可插入兩塊基帶信號源模塊，每塊模塊都相當于一個獨立的數字信號發生器，具備高性能DAC和大容量波形存儲。這些基帶模塊既可用于產生標準制式信號（通過內置軟件實時生成編碼信號），也可用于播放用戶自定義的ARB波形。值得一提的是，兩塊基帶模塊可以協同工作：在需要生成多路相關信號時（例如MIMO不同天線的基帶），基帶模塊間通過共享時鐘和觸發，實現納秒級同步。基帶信號經過高速DAC轉換，可覆蓋高達2 GHz的基帶帶寬，隨后送入I/Q調制鏈路。整個基帶路徑經過精心校準，具備極佳的幅度平坦度和相位線性，正是此前提到在寬帶范圍內實現<0.4 dB幅頻響應起伏的原因。

2. I/Q 調制與射頻鏈路：在射頻前端，SMW200A 采用寬帶I/Q調制架構。每個射頻通道都有獨立的I/Q調制器和本振合成器?；鶐л敵龅臄底諭/Q信號經DAC變?yōu)槟M基帶后，進入射頻I/Q調制器，與本振信號混頻，直接上變頻到所需射頻頻段。SMW200A 的I/Q調制器設計強調高線性度和低誤差：通過內部自校準，儀器會實時補償I/Q增益不平衡、正交相位誤差和直流偏置等，使射頻輸出的殘余誤差最小化。這也是其能實現極低EVM的基礎之一。射頻部分包括可編程功放和高分辨率步進衰減器，以確保輸出幅度在寬范圍內可調且精確穩定。多通道配置下，各通道的本振（LO）可以共享基準時鐘，再配合選件實現相位相參輸出。這意味著多個RF通道間的相對相位保持恒定，可根據需要設定固定相移或一起進行相位掃頻，對于相控陣和波束成形測試非常關鍵。此外，SMW200A 的射頻合成鏈路支持多個本振路徑，以兼顧寬頻覆蓋和高純度輸出——例如針對微波頻段采用疊頻/乘頻技術，同時輔以高級濾波和屏蔽減少相位噪聲和雜散。

3. 預失真與校準：高端信號源往往內建自校準能力。SMW200A 在啟動和日常運行中，會通過內部校準信號路徑不斷修正自身的幅度、相位和頻率響應，保證長期穩定的輸出指標。此外，針對被測設備（DUT）的非線性，SMW200A 提供了數字預失真（DPD）功能選件。用戶可以根據DUT的 AM/AM、AM/PM 特性，預先在基帶信號中施加逆向補償，使經過DUT后的信號失真被抵消，從而加速功放線性化算法的驗證。同樣地，對于包絡跟蹤（Envelope Tracking）測試，SMW200A 也有專門選件支持：它能實時生成與射頻信號幅度同步的包絡控制信號，通過模擬I/Q輸出端口輸出，用于驅動DUT的包絡調制電源。兩路信號源自同一臺儀器，保持皮秒級同步，并允許精調相位以補償外部路徑延遲差異。這些預失真和同步輸出能力，使工程師可以更精確地測試新型高效功放和射頻前端，保證“測到的指標是真實指標”，而非測試系統誤差。

4. 內置信道模擬模塊：SMW200A 的另一獨門秘技在于其可選的內置信道衰落模擬模塊。傳統上，多徑衰落通常由獨立的信道模擬器實現，而 SMW200A 將此功能整合在內部，為測試帶來極大便利。每塊 R&S SMW-B14 衰落模塊基于高速FPGA實現，可以提供多達16條獨立的衰落路徑。SMW200A 最多可安裝4塊該模塊，總計64條衰落路徑資源。用戶可以在儀器中直接調用預定義的標準化衰落場景（如EPA、EVA、ETU等)，或配置自定義的延遲和多普勒參數，實現真實環境的無線信道重現。值得強調的是，SMW200A 的信道模擬器支持高達800 MHz的衰落帶寬，足以覆蓋Wi-Fi 6E/7等超寬帶系統的多徑特性。此外，每條衰落路徑的時延分辨率精細到2 皮秒，這使得即便是室內毫米波通信那種納秒級延遲差異、快速變動場景，SMW200A 也能逼真模擬。對于MIMO場景，內部信道模擬器還支持設置不同天線間的路徑相關性、衰落分布，以及更高級的 Birth-Death（生滅）模型、High Speed Train（高鐵場景）等動態信道模型。所有這些都可在儀表界面上直觀配置和監控，讓研發人員在實驗室中就能體驗“真實世界的無線信道” 。這種架構上的深度集成，意味著工程師不再需要外接專門的信道模擬器設備，一臺SMW200A就完成了從信號生成到信道塑造的全過程，大大簡化了測試系統組成。

綜上，SMW200A通過模塊化的硬件設計和強大的數字信號處理，將基帶、射頻、校準和信道模擬融為一體。這種高度集成的架構既保證了各環節性能最優化，又賦予用戶前所未有的靈活性。對于研發人員來說，SMW200A就像一座可隨需調配的信號“積木”平臺，既能應對當下多種測試需求，又能通過升級擴展來適配未來的新挑戰。

應用：釋放SMW200A 的實力

得益于上述卓越能力，SMW200A 在各類前沿應用中扮演著關鍵角色，以下簡述幾個典型場景：

·

5G通信測試：在5G NR基站開發與生產中，SMW200A可用于產生標準符合的下行鏈路信號，進行接收機靈敏度和抗干擾測試。例如，一臺SMW200A即可同時生成多個載波的聚合信號，每個載波還帶有2×2或4×4 MIMO及對應的衰落，用于模擬5G基站所處的復雜射頻環境。其超低EVM和相位噪聲確保了在執行3GPP TS 38.141規范測試時，測得的接收機性能不會因信號源誤差而受影響。對運營商和設備商來說，這意味著測試結果更加可靠，從而加速產品上市。

·

·

·

Wi-Fi 7 與高速局域網：Wi-Fi 7（802.11be）引入了高達320 MHz的信道帶寬和多鏈路協調技術，對測試信號源提出了新要求。SMW200A 的2 GHz瞬時帶寬足以覆蓋多個320 MHz信道，同時其多信號源同步能力可用于模擬Multi-Link Operation（MLO，多鏈路操作）中不同AP的同時發射信號。工程師可以用一臺SMW200A產生多個相互獨立又可控時延的WLAN信號流，測試Wi-Fi 7設備在復雜干擾環境下的吞吐和切換性能。而且，SMW200A優異的頻響和平坦度保證即使在7 GHz頻段，320 MHz寬信號的調制質量依然保持業界領先水平。

·

·

·

雷達目標模擬：在汽車和航空航天雷達領域，SMW200A 同樣大顯身手。配合 R&S 的 Pulse Sequencer 雷達信號生成軟件，SMW200A 能夠實時生成復雜的雷達回波場景。例如，在測試汽車毫米波雷達時，工程師可設定多個虛擬目標，每個目標具有不同的距離、速度和雷達截面積，SMW200A 將生成對應多普勒頻移和時延的回波信號供雷達接收機測試。同時，它的多通道輸出可以用于模擬目標的角度來波（AoA），通過在多天線間引入相應相位差，實現對雷達測向算法的驗證。相比過去需要昂貴專用模擬器的做法，使用SMW200A讓雷達HIL（Hardware-in-the-Loop）測試更加經濟且靈活。值得一提的是，其支持的12 MPDW/s高速脈沖描述詞流（PDW Streaming）選件，甚至可模擬高級的密集信號場景，滿足電子戰接收機的測試需求。

·

·

·

衛星鏈路與干擾測試：對于衛星通信尤其是新興的低軌衛星互聯網，SMW200A可發揮**“一機多用”的優勢。一方面，它支持頻率高達67 GHz 和2 GHz帶寬，使其能夠直接生成 Q/V 頻段（例如47 GHz附近）衛星上下行鏈路的射頻信號。這對新一代衛星收發組件（如相控陣天線、寬帶變頻器）的研發測試非常關鍵。另一方面，利用SMW200A的多信道輸出，工程師可以同時模擬來自多顆衛星或多用戶終端的信號，實現地面站抗干擾性能的驗證。例如，在衛星地面站接收機測試中，一臺SMW200A可以輸出一路期望的下行信號，同時疊加幾路干擾信號，干擾可以是其他衛星的鄰頻載波、寬帶噪聲甚至欺騙信號，而這些不同信號可以由同一設備相互獨立地調制和控制**。這種能力極大地方便了衛星通信中復雜電磁環境的實驗室仿真。更實用的是，當新標準（如衛星5G NTN）出現時，只需更新軟件選件，SMW200A便可生成對應的波形，保護了測試投資。

·

小結：角色升級與戰略意義

隨著無線技術進入泛在互聯和萬物智聯的新時代，測試測量領域的工具也在不斷升級。信號發生器早已不再是只能輸出簡單波形的“信號盒子”，而是進化為能夠重構真實通信環境的綜合仿真平臺。羅德與施瓦茨 SMW200A 正是這一趨勢的典型代表。它將多通道、高保真信號生成與復雜信道/場景模擬融為一體，在功能上完成了信號源角色的飛躍——從提供測試信號，上升為提供測試場景。

對于研發工程師來說，SMW200A 意味著更少的設備、更簡潔的測試配置，卻能覆蓋更多測試維度；意味著在實驗室就能提前暴露產品在現實復雜環境中的問題，減少外場測試成本。對于管理者或測試規劃者而言，SMW200A 則是一項戰略級的投資：一臺設備支持廣泛的標準和應用，通過選件升級即可跟進行業演進，其高度集成還能降低測試鏈路的不確定性，提高測量一致性和效率。在5G/6G、衛星通信、新能源汽車雷達等新興領域的研發競賽中，擁有這樣一臺“王牌”信號源，無疑將讓測試驗證能力領先一籌。

綜上，羅德與施瓦茨SMW200A 矢量信號發生器以頂尖的技術能力和全面的應用適配性，重新定義了信號源在現代通信測試中的地位。從滿足當下，到擁抱未來，SMW200A 為工程師打開了一個能夠自由定義信號的世界，也為企業夯實了研發創新的底氣。

預告：下一期信號發生器系列內容展望

以上是信號發生器科普系列的首篇文章，我們聚焦了SMW200A這款當今市場上最流行的高端矢量信號源的能力與價值。那么矢量信號發生器其重要技術參數有哪些，以及這些參數如何體現儀器的信號生成精度、靈活性和在射頻測試鏈路中的兼容性等。在下一期中，我們將深入探討矢量信號發生器的主要技術參數詳解，敬請期待！
