N5182B MXG矢量信號發生器的工作原理

N5182B是一個系列名稱，它屬于是德科技的MXG X系列矢量信號發生器。理解它的工作原理，需要從兩個層面來看：一是作為一臺基礎射頻信號發生器，二是作為一臺矢量信號發生器。

一、核心工作原理：直接頻率合成+ I/Q調制

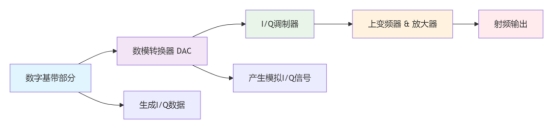

N5182B采用了現代高性能信號發生器最主流的直接矢量頻率合成 技術。其核心原理可以用下面這個簡化的框圖來理解：

讓我們一步步分解這個過程：

1. 數字基帶部分

這是信號的“大腦”和“源頭”。

波形生成：您想要產生的信號（如5G NR、WLAN、復雜調制信號等）首先在數字域被定義。這可以通過兩種方式：

內置基帶發生器：N5182B內部有強大的處理器和硬件，可以實時生成各種標準制和自定義的數字基帶信號（I和Q兩路數據）。

外部基帶輸入：通過后面的I/Q輸入接口，可以接入外部的基帶信號（例如來自ADS、MATLAB等軟件生成的波形文件，通過任意波形發生器播放）。

數字上變頻：生成的數字基帶信號（I和Q）會在數字域進行第一次“上變頻”，將其搬移到一個中間的頻率。

2.數模轉換

經過數字處理后的I和Q兩路信號，分別由兩個高精度、高采樣率的數模轉換器 轉換為模擬的、低中頻的I路和Q路信號。

3.I/Q調制器

這是矢量信號發生的核心環節。

本地振蕩器：一個非常純凈和穩定的射頻本振源會產生一個高頻載波信號。

90度移相器： 這個載波被分成兩路，其中一路保持原樣（0度），另一路被移動90度相位。

混頻器：模擬的I路信號與0度載波混頻；模擬的Q路信號與90度載波混頻。

合成：將兩個混頻器輸出的信號合并。通過精確控制I和Q兩路的幅度和相位，就可以在輸出端合成出任何形式的調制信號（如QPSK， 16QAM， OFDM等）。

簡單來說，I/Q調制就像一個“萬能調制器”，通過改變I和Q，可以精確控制輸出信號的幅度、頻率和相位，從而實現復雜的數字調制。

4. 上變頻、濾波和放大

從I/Q調制器出來的信號頻率可能還不夠高，如果需要更高的輸出頻率（例如毫米波），它會再經過一個或多個上變頻混頻級，與更高頻率的本振混頻，將信號頻譜搬移到最終的輸出頻率。

濾波器：在每個變頻級之后，都會使用帶通濾波器來濾除混頻產生的不需要的雜散信號和鏡像頻率，確保輸出信號的頻譜純凈度。

放大器：信號最后會經過一個可變?cè)鲆娣糯笃?衰減器，以便精確控制輸出信號的功率電平。放大器確保信號有足夠的強度，而衰減器則用于實現非常低的功率輸出和精細的功率控制。

5. 輸出與控制

最終，純凈且功率可控的射頻信號通過輸出端口送出。

整個流程由中央處理器單元精確同步和控制，包括頻率設置、功率控制、調制開關、列表模式掃描等所有復雜操作。

二、N5182B的關鍵技術特點和優勢

理解了基本原理后，我們來看看N5182B作為一款高端儀器的具體實現和優勢：

1.直接模擬合成技術

N5182B在生成基礎連續波時，結合了直接數字合成和直接模擬合成的優點。它的參考源（時基）質量極高，確保了極低的相位噪聲和極高的頻率精度與穩定度。

2.先進的數字基帶

高帶寬：支持高達160MHz的射頻調制帶寬，能夠生成復雜的寬帶信號，如5G或雷達信號。

高分辨率DAC： 高性能的DAC確保了在生成復雜矢量信號時，具有很高的信噪比和動態范圍，從而降低了信號的誤差矢量幅度。

3.ALC與電平控制

采用閉環自動電平控制。它會實時監測輸出端口的實際功率，并與設定值進行比較，通過反饋回路動態調整內部衰減器和放大器的增益，確保在整個頻率和功率范圍內輸出電平的準確性。

4. 高精度本振源

其內部的本振源基于分?jǐn)?shù)-N頻率合成等技術，實現了從9 kHz到6 GHz（或更高，取決于型號）的連續頻率覆蓋，同時保持了非常低的單邊帶相位噪聲，這對于測試高性能接收機的靈敏度至關重要。

5. 強大的數字信號處理

所有復雜的調制格式、加擾、濾波（如升余弦濾波器）都是在數字域完成的，這比模擬方法更精確、更靈活、可重復性更好。

三、總結：一個形象的比喻

您可以把N5182B想象成一個頂級的“數字廚房”：

食譜：您想要生成的信號標準（如5G NR）或自定義波形文件。

廚師：內部的數字基帶處理器，按照食譜準備“食材”（I/Q數據）。

切菜與配菜：數模轉換器將數字的“食材”切成可用的“模擬形狀”。

炒鍋：I/Q調制器是核心烹飪工具。I路和Q路是兩種基礎調料，載波是火。通過控制兩種調料的比例和火候（相位），可以炒出任何口味的菜（任何調制樣式的信號）。

裝盤與上菜：上變頻、濾波和放大過程就像最后的裝盤，確保菜品的賣相（頻譜）干凈，分量（功率）準確，然后通過輸出端口“端”給客人（被測設備）。

總而言之，N5182B的工作原理核心是利用先進的數字技術和精密的模擬I/Q調制，將數字域定義的復雜信號，高保真、高純凈度地轉換為可在射頻端口輸出的物理信號，以滿足現代通信、航天國防等領域?qū)?fù)雜信號測試的苛刻要求。
