是德科技“X” 系列信號分析儀技術差異及應用選型指南

一、信號分析技術演進與X-Series平臺

在射頻、微波以及毫米波測試領域，信號分析儀（Signal Analyzer）不僅是工程師的“眼睛”，更是驗證設計、確保產品質量和探索物理極限的核心工具。隨著5G New Radio (NR)、6G 前沿研究、低軌衛星通信（LEO Satcom）以及認知雷達（Cognitive Radar）技術的爆發，測試需求正經歷著從單純的“頻譜監測”向“寬帶矢量分析”和“多域聯合診斷”的深刻轉型。

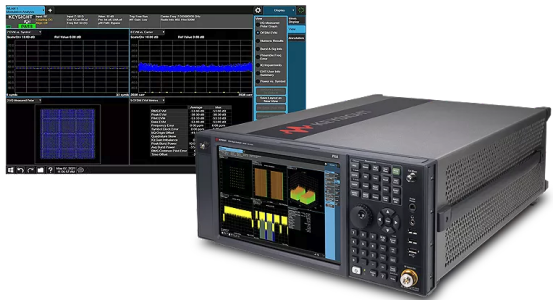

Keysight Technologies推出的 X-Series 信號分析儀平臺，正是為了應對這一復雜挑戰而生的工業標準級解決方案。N9010B (EXA)、N9020B (MXA)、N9030B (PXA) 和 N9040B (UXA) 這四款儀器，雖然共享著相同的多點觸控（Multi-touch）用戶界面和 PathWave 軟件生態，但在硬件架構、射頻前端設計、本振純度以及數字信號處理能力上，存在著嚴謹?shù)奈锢黼A梯差異。

本文旨在為資深射頻工程師、實驗室管理者及系統集成商提供一份詳盡的技術指南。我們將剝離營銷術語的表象，深入儀器內部的信號鏈路，解析這四款設備在相位噪聲、分析帶寬、動態范圍及實時處理能力上的本質區別，并提供基于實際應用場景（如5G EVM 優化、雷達脈沖捕獲）的選型策略。

1.1 從頻譜分析到矢量信號分析的范式轉移

正如我們在“博曦儀器”公眾號前幾期文章里做的系統性介紹，傳統上，頻譜分析儀（Spectrum Analyzer）主要采用掃頻超外差（Swept-tuned Superheterodyne）架構，通過本振（LO）的掃描將射頻信號下變頻至中頻（IF），再經過分辨帶寬（RBW）濾波器檢波，最終顯示幅度與頻率的關系。這種架構在測量連續波（CW）或平穩信號的諧波、雜散時表現優異，但在面對現代數字調制信號時顯得力不從心。

X-Series 被定義為“信號分析儀”，其核心變革在于引入了全數字中頻（All-Digital IF）和矢量分析能力。在經過下變頻后，模擬中頻信號被高性能模數轉換器（ADC）直接數字化，隨后的濾波、檢波、FFT 變換以及 IQ 解調均在 FPGA 和處理器中完成。這種架構帶來了兩個決定性的優勢：

1.

幅度和相位信息的完整保留：使得儀器不僅能顯示頻譜，還能解調復雜的數字信號（如 QAM, OFDM），測量誤差矢量幅度（EVM）。

2.

3.

分析帶寬（Analysis Bandwidth）的概念：儀器能夠在一個瞬間“凝視”一段頻譜，捕獲其包含的所有時變信息。這對于分析 5G 的 100 MHz 載波或雷達的短脈沖至關重要。

4.

1.2 X-Series的統一平臺策略：代碼與算法的連續性

我們在深入了解X 系列分析儀的具體差異之前，必須強調這四款儀器的共性。Keysight 在 X-Series上實施了嚴格的平臺化策略。無論是經濟型的 EXA 還是旗艦級的 UXA，它們運行著完全相同的測量算法核心。這意味著，在 N9010B 上開發的 SCPI 遠程控制代碼，可以無縫遷移至 N9040B 上運行，無需重寫底層驅動。這種 100% 的代碼兼容性極大地降低了從研發（R&D）到生產（Manufacturing）的測試系統遷移成本。

然而，算法的一致性并不代表測量結果的一致性。硬件物理層的底噪、非線性失真和時鐘抖動，決定了算法所能達到的極限精度。接下來的章節，我們將深入剖析這些硬件差異。

二、硬件架構：決定性能的物理基石

要真正理解N9010B 至 N9040B 的區別，我們需要打開機箱，審視其射頻前端、本振合成及數字處理單元的設計差異。這些物理層的設計直接決定了儀器的相位噪聲、噪聲基底（DANL）及三階互調（TOI）等關鍵指標。

2.1 本振（LO）合成技術：PLL 與 DDS 的分水嶺

相位噪聲（Phase Noise）是衡量信號分析儀性能的最核心指標之一，它直接反映了本振信號的頻譜純度。在測量鄰近大信號的小信號（如雷達的多普勒旁瓣）或高階調制信號（如 1024QAM）的 EVM 時，本振的相位噪聲往往是測量的限制因素。

·

N9010B (EXA) 與 N9020B (MXA)：基于鎖相環（PLL）的合成器

·

o

這兩款儀器采用了高性能的寬帶鎖相環（PLL）技術。通過參考晶振鎖定壓控振蕩器（VCO）來產生本振信號。

o

o

MXA 的優化：相比EXA，MXA 采用了更低噪聲的 VCO 組件和更優化的環路濾波器設計，因此在 1 GHz 載波（10 kHz 偏移）處，MXA 的典型相位噪聲為 -114 dBc/Hz，而 EXA 為 -109 dBc/Hz。這 5 dB 的差異在 5G NR 的 EVM 測量中可能意味著合格與不合格的區別。

o

o

·

N9030B (PXA) 與 N9040B (UXA)：直接數字合成（DDS）本振

·

o

這是高端與中端的分水嶺。PXA 和 UXA 引入了 Keysight 專有的 DDS 本振技術（選件 EP0）。DDS 不依賴于模擬 VCO 的物理諧振，而是通過數模轉換器直接合成波形，從而消除了傳統鎖相環中的許多噪聲源。

o

o

性能飛躍：DDS 本振使得 PXA 和 UXA 在 1 GHz 載波（10 kHz 偏移）處的相位噪聲低至 -136 dBc/Hz。這一指標比 MXA 好了整整 22 dB。這種極致的純凈度使得 PXA/UXA 能夠測量那些被掩蓋在相噪裙邊下的微弱信號，是高性能雷達和電子戰測試的唯一選擇。

o

o

2.2 射頻前端路徑：LNP、MPB 與 FBP 的演進

信號進入分析儀的第一站是射頻前端。這里的設計決定了儀器的靈敏度（DANL）和頻響平坦度。

·

微波預選器旁路（Microwave Preselector Bypass, MPB）

·

o

原理：在 3.6 GHz 以上，為了濾除鏡像頻率，頻譜儀通常使用 YIG 調諧濾波器（YTF）作為預選器。然而，YTF 的帶寬通常只有 30-80 MHz，且存在 2-3 dB 的插入損耗。

o

o

差異：

o

§

UXA (N9040B)：標配 MPB。

§

§

PXA (N9030B)：標配或作為選件提供（取決于頻率選件）。

§

§

MXA (N9020B)：需要選配。

§

o

應用：當進行帶寬超過50 MHz 的寬帶信號分析（如 5G NR 100MHz 載波）時，必須啟用 MPB 旁路掉 YTF，否則信號會被濾波器“切斷”。

o

o

·

低噪聲路徑（Low Noise Path, LNP）

·

o

原理：LNP 是一條特殊的硬件路徑，它旁路掉了前端的低波段開關組件和第一級衰減器之前的保護電路，直接將信號送入混頻器。這大大降低了路徑損耗。

o

o

差異：僅 PXA 和 UXA 支持 LNP。MXA 和 EXA 硬件上不支持此功能。

o

o

影響：LNP 結合低噪聲前置放大器，使得 PXA/UXA 的 DANL 能夠逼近物理熱噪聲極限（-174 dBm/Hz），對于空間探測等極限靈敏度場景至關重要。

o

·

全旁路路徑（Full Bypass Path, FBP）

·

o

原理：FBP 結合了 MPB 和 LNP，創造了一條從輸入端口直達混頻器的“無障礙”高速公路，最大限度地減少了路徑損耗和非線性失真。

o

o

獨占性：這是 UXA 的殺手锏（N9042B 標配，N9040B/30B 需特定配置及選件），專為毫米波寬帶 EVM 優化設計。在 FBP 模式下，UXA 能夠獲得業內最佳的寬帶信號信噪比（SNR）。

o

2.3 寬帶數字化與實時處理能力

·

分析帶寬（Analysis Bandwidth）：

·

o

EXA:標配 25 MHz，最高 40 MHz。限制了其只能用于窄帶通信或拼接式頻譜測量。

o

o

MXA:最高160 MHz。完美覆蓋 5G FR1 和 WiFi 6 (160 MHz) 需求。

o

o

PXA:最高 510 MHz。進入雷達和衛星通信領域。

o

o

UXA:最高 1 GHz。支持超寬帶雷達和 5G FR2 載波聚合。

o

·

實時頻譜分析（RTSA）：

·

o

EXA:不支持內部硬件 RTSA。它沒有專用的 FPGA 資源來進行實時的重疊 FFT 處理和密度顯示。所謂的 "Real-time link" 僅指將 IQ 數據流出給外部 PC。

o

o

MXA/PXA/UXA:支持 RT1/RT2 選件，具備真正的 RTSA 功能。區別在于實時帶寬（MXA 160 MHz vs PXA/UXA 510 MHz）和截獲概率（POI）。

o

o

三：N9010B EXA—經濟型分析儀的性能邊界與應用

N9010B EXA（Economy）是 X-Series 的入門型號，但它的“入門”是相對于同門師兄而言。在通用測試領域，它依然是一臺性能強勁的精密儀器。

3.1 核心指標與限制

·

頻率范圍：10Hz 至44 GHz（同軸），可擴展至 1.1THz（外部混頻）。

·

·

分析帶寬：標配 25 MHz，可選 40 MHz (Option B40)。

·

·

DANL：-165 dBm @ 1 GHz (典型值，前放開)。

·

·

相位噪聲：-109 dBc/Hz @ 1 GHz (10 kHz 偏移)。

·

·

掃描速度：具備“Fast Sweep”功能，顯著提升了雜散搜索的速度。

·

·

3.2 為什么選擇 EXA？

EXA 的設計哲學是 “夠用就好，速度至上”。在生產線上，每一毫秒的測試時間（Test Time）都對應著成本。EXA 優化了本地處理器的指令調度和數據傳輸效率，使得其在進行簡單的功率測量（Channel Power）和雜散搜索（Spurious Search）時，速度甚至能與更高級的型號媲美。

適用場景：

1.

消費電子產線（Manufacturing）：手機、藍牙耳機、IoT 模塊的射頻校準與綜測。這些設備的信號帶寬通常不大（< 40 MHz），且對相噪要求不極端。

2.

3.

毫米波元件測試：由于支持外部混頻，EXA 是搭建低成本 60 GHz 或 77 GHz 元件測試系統的理想載體。用戶只需購買昂貴的混頻器，而無需為 50 GHz 的主機買單。

4.

5.

EMC 預兼容測試：配合 N6141C EMI 測量應用軟件，EXA 可作為高性價比的 EMI 接收機使用。

6.

7.

不適用場景：

·

需要分析100 MHz 5G NR 信號 EVM 的場景（帶寬不足）。

·

·

捕捉瞬態干擾（無RTSA 功能）。

·

·

高性能基站研發（相噪和動態范圍不足）。

·

·

四：N9020B MXA—無線通信測試的“黃金標準”

N9020B MXA（Mid-range）是 Keysight 最暢銷的信號分析儀，也是無線通信行業的實際標準（De Facto Standard）。

4.1 核心指標與優勢

·

頻率范圍：最高 50 GHz。

·

·

分析帶寬：最高 160 MHz。這一指標精準卡位了 5G FR1 的最大單載波帶寬（100 MHz）和 Wi-Fi 6 的最大帶寬（160 MHz）。

·

·

相位噪聲：-114 dBc/Hz @ 1 GHz (10 kHz 偏移)。比 EXA 改善了 5 dB，這 5 dB 對于 256QAM 甚至 1024QAM 的解調至關重要。

·

·

EVM 性能：在5G NR 測試中，MXA 的殘余 EVM 可低至 0.3% (-50 dB)，完全滿足 3GPP TS 38.141 對基站測試儀表的要求 。

·

·

4.2 MXA 的“甜點”效應

MXA 之所以成功，是因?yàn)樗谛阅芎蛢r(jià)格之間找到了完美的平衡點——“甜點”（Sweet Spot）。對于 90% 的無線通信研發和生產需求，MXA 提供了不僅僅是“夠用”，而是“優異”的性能，同時避免了 PXA/UXA 昂貴的 DDS 本振和超寬帶硬件成本。

選件B1X (160 MHz 帶寬) 的重要性：

在選購MXA 時，B1X 幾乎是必選項。它不僅開啟了寬帶解調能力，還意味著儀器內部采用了更高速的 ADC 和更寬的中頻濾波器。如果只選擇 B25 (25 MHz)，這臺 MXA 在面對現代通信標準時將不僅是“跛腳”，而是幾乎無法工作。

適用場景：

1.

5G 基站與終端研發驗證（DVT）：它是 3GPP 標準符合性測試的主力。

2.

3.

Wi-Fi 6/6E 測試：160 MHz 帶寬完美適配。

4.

5.

無線模塊大規模生產：兼顧了速度與矢量分析能力。

6.

7.

五：N9030B PXA—雷達與電子戰的“精密解剖刀”

當信號進入航空航天與國防（A&D）領域，或者需要對無線通信進行極限物理層分析時，N9030B PXA（Performance）便登場了。

5.1 核心指標與技術飛躍

·

分析帶寬：最高510 MHz。這使得 PXA 能夠捕獲寬帶線性調頻（Chirp）雷達信號的完整脈沖。

·

·

DDS 本振（Option EP0）：這是 PXA 的靈魂。它將近端相噪（< 1 kHz 偏移）和遠端相噪都壓低到了物理極限。

·

·

動態范圍：TOI @ 1 GHz 高達 +22 dBm，DANL 低至 -174 dBm（帶前放和 NFE）。這就構成了極大的無雜散動態范圍（SFDR）。

·

·

5.2 為什么雷達測試非 PXA 不可？

在多普勒雷達系統中，目標的速度通過回波的頻率偏移來測量。如果目標的移動速度很慢（如地面上的車輛或行人），其多普勒頻移非常?。赡苤挥袔装貶z），且回波功率極低。如果分析儀的本振相位噪聲很差，其“裙邊”就會淹沒這個微弱的近端回波信號。

PXA 的 DDS 本振提供了極陡峭的相噪曲線，能夠清晰地將近端微弱信號從載波的“裙邊”中分離出來。這是 EXA 和 MXA 物理上無法做到的。

適用場景：

1.

高性能雷達系統測試：脈沖壓縮、旁瓣分析。

2.

3.

電子戰（EW）信號偵測：在強干擾下搜索微弱信號。

4.

5.

衛星轉發器測試：寬帶群時延和線性度測量。

6.

7.

5G 毫米波 OTA 測試：雖然 MXA 也能做，但在 Path Loss 極大的 OTA 環境中，PXA 的高靈敏度（LNP）能提供更準確的結果。

8.

9.

六：N9040B UXA—探索物理極限的“時光機”

N9040B UXA（Ultimate）不僅是儀器，更是通向未來的窗口。它的設計初衷是解決那些“尚未被定義”的挑戰。

6.1 核心指標與極致架構

·

頻率范圍：同軸 50 GHz，N9041B 版本通過特殊設計可達 110 GHz 連續掃描。

·

·

分析帶寬：1 GHz。這是目前臺式分析儀的頂峰之一。

·

·

顯示界面：14.1 英寸電容大屏，能夠同屏顯示時域、頻域、調制域等多個視窗，便于從多維度洞察信號。

·

·

全集成：許多在 PXA 上需要選配的功能（如 LNP, MPB, NFE）在 UXA 上是標準集成的，確保了出廠即巔峰的一致性。

·

·

6.2 性能解析：1 GHz 帶寬與 SFDR 的博弈

設計寬帶儀器最難的不是“做寬”，而是“做寬的同時保持干凈”。通常，帶寬越寬，引入的噪聲和雜散就越多。UXA 的偉大之處在于，在 1 GHz 的全帶寬下，依然保持了 > 78dBc 的 SFDR。這意味著，當你在 1 GHz 的視窗里看到一個雜散信號時，你可以確信它是來自被測件（DUT），而不是儀器自己產生的。這對于寬帶電子戰接收機的驗證至關重要。

適用場景：

1.

6G 前沿研究：探索 Sub-THz 頻段和超寬帶波形。

2.

3.

復雜電磁環境復現：配合寬帶記錄儀，長時間記錄 1 GHz 帶寬內的電磁環境，并在實驗室內回放。

4.

5.

高端衛星通信：Ka/Ku 波段的大容量轉發器測試。

6.

7.

第七章：關鍵性能指標橫向?qū)Ρ扰c選型決策

為了直觀展示四款機型的差異，我們將核心指標進行橫向?qū)Ρ?，并結合物理意義進行解讀。

7.1 相位噪聲對比（Phase Noise @ 1 GHz, 10 kHz Offset）

（注：從-114 到 -136 的 22 dB 差異是巨大的。在對數刻度下，這意味著 PXA 的噪聲功率只有 MXA 的 0.6%。）

7.2 分析帶寬與應用邊界

7.3 實時頻譜分析（RTSA）能力

八：選型指南—如何配置你的分析儀？

選對型號只是第一步，正確的選件配置決定了儀器能否真正工作。以下是一份標準化的選型邏輯流。

8.1 第一步：確定頻率范圍 (Frequency Range)

·

原則：必須覆蓋被測信號的最高次諧波（通常是基波的 3 倍或 5 倍）。

·

·

選項：

·

o

3.6 GHz / 7 GHz：適合 IoT、Sub-6G 通信。

o

o

13.6 GHz / 26.5 GHz：適合 Ku/K 波段雷達、微波鏈路。

o

o

32 GHz / 44 GHz / 50 GHz：適合 5G FR2 毫米波、Ka 波段衛星。

o

o

注意：頻率選件通常是硬件固定的，后期升級需要返廠，成本高昂，建議一次性規劃到位。

o

o

8.2 第二步：確定分析帶寬 (Analysis Bandwidth)

這是最容易配錯的地方。

·

通用監測/雜散：標配 25 MHz 足矣。

·

·

5G FR1 / Wi-Fi：必須選配 B1X(160 MHz) 或至少 B85 (85 MHz)。切記：EXA 無法滿足此需求。

·

·

毫米波5G / 寬帶雷達：必須選配 B2X(255 MHz) 或 B5X(510 MHz)，僅 PXA/UXA 支持。

·

·

8.3 第三步：優化靈敏度與動態范圍 (Preamplifier & Attenuator)

·

前置放大器(Preamplifier)：

·

o

Pxx 選件：建議全頻段配齊。例如選了 26.5 GHz 的主機，就配 P26 前放。這對于 OTA 測試和微弱信號搜索是必須的。

o

·

衰減器(Attenuator)：

·

o

機械衰減器：標配，步進 2 dB（EXA/MXA/PXA）。

o

o

電子衰減器(EA3)：強烈推薦。電子衰減器壽命幾乎無限，適合產線高頻次切換，且步進可達 1 dB，能更精細地優化混頻器電平。

o

o

微調步進衰減器(FSA)：在 PXA/UXA 上，用于精細控制機械衰減。

o

o

8.4 第四步：必備的高級功能選件

·

MPB (微波預選器旁路)：如果你配置了 > 40 MHz 的帶寬選件并在 3.6 GHz 以上使用，必須確認配置了 MPB，否則帶寬會被濾波器切斷。在 UXA 上是標配，在 MXA/PXA 上務必檢查。

·

·

LNP (低噪聲路徑)：如果預算允許且選擇了 PXA，強烈建議選配 LNP，它對毫米波靈敏度的提升是前放無法完全替代的。

·

·

NFE (噪聲基底擴展)：現在通常作為標準功能或通過 License 開啟，務必激活以獲得最佳 DANL。

·

·

8.5 第五步：軟件與應用 (PathWave X-Series Applications)

硬件只是軀殼，軟件才是靈魂。

·

N9085EM0E (5G NR 應用)：提供一鍵式的 5G EVM、功率、頻譜測量。

·

·

N9067EM0E (脈沖分析應用)：自動測量雷達脈沖的上升時間、脈寬、PRI 等參數。

·

·

89600 VSA 軟件：如果內置應用不夠用，或者需要極度靈活的自定義解調，VSA 軟件是連接分析儀的終極工具。

·

·

License 類型：推薦 Transportable License（可移動許可），允許在不同儀器間通過服務器流轉許可，保護資產投資。

·

·

（上表匯總X 系列分析儀的主要技術指標：頻率范圍、最大分析帶寬、噪聲基底、相位噪聲、實時分析能力等，對照自己的實際需求和應用，可以很清楚的知道哪款最適合。）

小結：

在Keysight X-Series 信號分析儀的家族圖譜中，每一款儀器都有其精準的使命：

·

N9010B EXA是 “效率的衛士”。它摒棄了過剩的性能，以極致的速度和性價比守護著大規模制造的防線。

·

·

N9020B MXA是 “通信的基石”。它在性能與成本之間劃出了完美的平衡線，支撐起全球無線通信產業的研發與迭代。

·

·

N9030B PXA是 “精密的標尺”。憑借DDS 本振和極致的射頻前端，它為雷達與國防電子提供了洞察微毫的物理層視野。

·

·

N9040B UXA是 “未來的先鋒”。它以超寬帶和全集成架構，為6G 和未知電磁頻譜的探索鋪平了道路。

·

·

對于工程師而言，選型不僅僅是比對Datasheet 上的數字，更是對測試任務物理本質的深刻理解。希望本文能為您在復雜的射頻測試世界中，提供一份清晰的導航。

【注：本文基于Keysight 官方技術文檔及行業應用實踐編寫，核心指標可能隨固件版本及硬件批次有所更新，具體請以官方最新數據表為準。如您有測量儀器需求或有技術問題需要咨詢，歡迎線下聯絡我們。】
