頻譜分析儀科普系列（二）：主要技術參數詳解

上篇我們了解了頻譜分析儀的基礎和實現技術，對頻譜分析儀有了一個大致的了解，還沒機會讀過的小伙伴們，可以參考下文鏈接。

頻譜分析儀科普系列（一）：從基礎原理到現代技術

今天，我們繼續來深入了解頻譜分析儀的主要技術參數。

頻譜分析儀和信號分析儀是電子測試中用于頻域測量的關鍵儀器。頻譜分析儀通常指示波形的功率隨頻率的分布，傳統上關注幅度譜；信號分析儀則在頻譜分析儀基礎上增加了對信號調制和相位的分析能力。本質上，現代信號分析儀通常也是高性能的頻譜分析儀，并支持矢量信號解調等功能。兩者的核心技術指標高度重疊。本文將深入淺出地介紹這類分析儀的主要技術參數，包括定義、測量意義、影響因素、典型范圍以及對系統性能的影響，并結合數字中頻處理、FFT 實現和實時頻譜捕獲等現代技術加以說明。

1. 分辨率帶寬RBW，頻域的“手術刀”

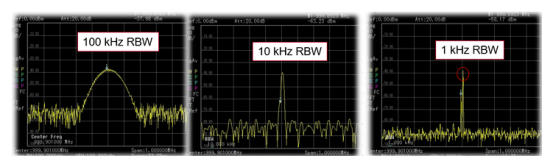

圖（1）：當頻譜分析儀的分辨率帶寬足夠?。≧BW = 10 kHz）時，可以分辨出兩個相隔 10 kHz 的等幅信號峰值（中圖）；若 RBW 過大（例如?10 kHz），則兩個信號峰會重疊難以區分（左圖）。

如果說頻率范圍決定了你能看多遠，那么RBW (Resolution Bandwidth) 就決定了你能看多清。這是頻譜儀最重要的參數，沒有之一。

定義與意義：分辨率帶寬RBW指頻譜分析儀中頻濾波  器3 dB帶寬，即儀器在頻域上能夠分辨相鄰頻率成分的能力。通俗來說，RBW 是分析儀能將兩個頻率不同但相近的信號區分開所需的最小頻帶寬度。如果兩個信號之間的頻差小于分析儀的RBW，那么它們的頻譜峰將在顯示上合并為一體，無法被清楚分辨。因此，RBW 越小，頻率分辨能力越高，可以將頻率非常接近的信號“拆開”來觀察。

想象一下你在圍墻上開了一個縫隙，你通過移動這個縫隙（掃頻）來觀察墻外的世界。RBW 就是這個縫隙的寬度。

? RBW 越?。嚎p隙越窄，頻率分辨力越高，能把兩個靠得很近的信號分開，同時底噪（DANL）越低。

? RBW 越大：縫隙越寬，掃描速度越快，但容易把相鄰信號混在一起。

影響因素：RBW 實際由分析儀的中頻濾波器的設計決定。傳統模擬頻譜儀使用一組固定帶寬的模擬濾波器（如 1 kHz、3 kHz、10 kHz 等），而現代分析儀采用數字中頻技術，可以通過數字信號處理靈活實現各種帶寬的濾波器甚至直接用FFT（快速傅里葉變換）計算頻譜，這使得 RBW 可調范圍更寬且濾波器形狀因子更優。數字濾波還提升了幅度準確度和穩定性。RBW 與所采集的數據長度和FFT點數成反比：在FFT分析儀中，要獲得更窄的RBW，需要采集更長時間的數據或使用更多的FFT點。因此，實現極窄RBW（如1 Hz級別）通常需要較長采集時間或更高的處理能力。

典型范圍：一般實驗室頻譜/信號分析儀提供的 RBW 下限可達到幾十 Hz甚至1 Hz，某些高端儀器在零跨度模式下配合數字濾波可以達到亞 Hz 級別。RBW 上限則視儀器最大即時分析帶寬而定，可從數百 kHz到數 MHz不等。比如，有些基礎頻譜儀 RBW 上限為 3 MHz，而高性能實時分析儀可在FFT模式下覆蓋數十 MHz 頻帶作為“等效 RBW”（即同時分析寬帶信號）。值得注意的是，不同 RBW 下噪聲底規格通常以 1 Hz RBW 歸一化給出（便于比較）。

對測量的影響：適當選擇 RBW 對測量至關重要，需要在頻率分辨率、測量速度和噪聲性能之間折中。

·

頻率分辨率：如果希望分辨兩條彼此很近的譜線，RBW 必須窄于這兩信號的頻率間隔。例如，兩個等幅信號相隔 10 kHz時，選用 RBW = 10 kHz 剛好能夠?qū)煞宸蛛x（見上圖（1））。更小的 RBW 則可提供更細膩的頻率分辨率，顯示出旁瓣、鄰近雜散等細節（如圖（1）的右圖，當 RBW 設置為 100Hz 時很容易分辨出更多相鄰信號）。

·

·

噪聲底和靈敏度：RBW 決定了接收機接收噪聲的帶寬，因而影響噪聲底（儀器的本底噪聲電平）。帶寬每減小10 倍，熱噪聲功率降低約 10 dB（KTB噪聲公式揭示噪聲功率正比于帶寬）。因此窄 RBW 時平均噪聲電平更低，儀器能檢測的最微弱信號也就更弱，動態范圍下限改善。這在搜索微弱信號、提高測量靈敏度時非常有利。例如，將 RBW 從 100 kHz 縮小到 10 kHz，可以明顯降低噪聲背景，使原本淹沒在噪聲中的 -95 dBm 信號峰凸顯出來。

·

圖（2）RBW 大小對分析儀噪聲基底影響

·

掃描速度：RBW 越窄，濾波器響應時間越長，掃描同一頻率范圍所需時間就越久。經驗上，RBW 減小 3 倍，掃描時間約增加 9 倍；減小 10 倍，掃描時間增加 100 倍。因此，為獲得實時更新的頻譜或掃描寬頻段，常需使用較大的RBW 來加快測量。

·

·

信號失真：對于寬帶或調制信號，RBW 不能過窄，否則會截掉信號的邊帶成分，導致測量的功率/調制指標失真。例如測量帶有幅度調制的信號時，RBW 要足夠?qū)捯匀菁{其頻譜展寬，否則讀數將不準確。

·

綜上，最小的RBW 并非處處適用?！?strong>根據待測信號的頻譜特性，選取足夠窄又不過窄的RBW”是使用頻譜分析儀的重要技巧?，F(xiàn)代信號分析儀提供自動RBW功能，會根據設定頻段寬度和信號情況推薦平衡速度與分辨率的RBW 設置。同時由于數字濾波技術的實現，很多儀器的 RBW 可連續可調或更多檔位，方便優化測量。

2. 視頻帶寬（VBW）：平滑顯示的“濾鏡”

定義與作用：視頻帶寬（Video Bandwidth, VBW）是應用于頻譜分析儀檢波后的視頻濾波器的帶寬。視頻濾波器本質上是一個對檢波輸出做低通濾波（或平均）的裝置，用于平滑顯示軌跡、降低噪聲抖動。當射頻信號經RBW濾波和檢波（峰值、平均或樣本檢波）后，得到隨頻率的幅度數據流，其中會包含因噪聲引起的快速起伏。VBW 濾波器對該數據流做平均，就像給顯示曲線“抹平”一樣，使噪聲和快速變化成分被平滑掉。因此，VBW越?。V波器截止頻率越低），顯示曲線越平滑，隨機噪聲的峰峰波動越小。

圖（3）不同 VBW 對噪聲電平的影響

測量意義：由于噪聲電平是隨機起伏的，直接讀取頻譜噪底往往不穩定。通過降低 VBW，可以平滑噪聲，使噪聲電平看起來穩定，易于觀察淹沒在噪聲中的微弱連續波信號（如圖（4）所示）。例如，將 VBW 設為 RBW 的 0.01 倍或更低，可以顯著減小噪聲曲線的抖動，使噪聲包絡平滑約定一個平均值。這樣一來，哪怕有很小的窄帶信號高出噪聲一點點，也更容易被人眼或算法發現。減小 VBW 還提高了測量的可重復性，因?yàn)槠骄档土怂矔r噪聲的影響。

圖（4）直觀 VBW 的視覺效果

需要指出，VBW 濾波只影響顯示的平滑程度，并不改變平均噪聲電平本身。如果使用平均檢波，降低VBW 對噪聲平均值基本無影響，只是減少了峰值波動。而在正峰值檢波模式下，降低 VBW 會降低顯示的峰值噪聲（因?yàn)榧夥灞粸V掉了），但平均噪聲底仍由RBW決定，不會真正下降。因此，VBW不是用來提高儀器靈敏度的，而是改善顯示觀感和測量穩定度的。

典型設置與應用：多數頻譜分析儀提供 VBW 與 RBW 獨立可調，也有自動模式（通常默認 VBW = RBW/3 或 RBW/10）。在測量噪聲譜或尋找微弱信號時，常將VBW 設得比 RBW 小，以平滑曲線；而在需要觀察調制波形包絡或瞬態脈沖時，則需要較大的VBW 以免失真。例如，在零跨度模式下觀察 AM 調制信號包絡，VBW 必須足夠?qū)?，才能?shí)時跟蹤幅度隨時間的變化。再如，在無需降低噪聲抖動的情況下，可以把 VBW 設為與RBW相等或更寬，以加快刷新。

與掃描時間的折中：視頻濾波器和RBW濾波器一樣，都會影響掃描速度。當 VBW 明顯小于 RBW 時，系統需在每個頻點停留更久讓視頻濾波器輸出穩定值，于是總掃描時間近似與 VBW 成反比增加。因此過窄的 VBW 會顯著拖慢測量。一般建議：在滿足平滑需求的前提下，VBW 可盡量開大以提升測試效率?，F(xiàn)代分析儀在“自動VBW”模式下，會根據RBW和掃描跨度自動選定合理的 VBW，實現噪聲平滑與掃描速度的平衡。

總之，VBW 是頻譜分析儀一個后端顯示處理參數。正確設置 VBW，有助于濾除不關心的快速波動，使測量曲線更穩健易讀。但也要避免過度平滑以致掩蓋真實信號的瞬態變化。理解RBW 和 VBW 的配合，可以大幅提升頻譜測量的效果和效率。

3. 動態范圍：強弱通吃的藝術

定義：動態范圍（Danymic Range) 表示儀器在同時測量強信號和弱信號時的能力，它是一個“天花板”和“地板”之間的博弈。定量定義為：在滿足規定測量精度的前提下，分析儀可同時測量的最大信號和最小信號功率之比（以dB 表示）。簡單來說，動態范圍描述了頻譜/信號分析儀能夠看見的最強信號和最弱信號之間的差距。動態范圍越大，意味著儀器越能在存在大信號的情況下檢測到小信號。例如，在測量一段頻譜時，如果同時存在一個0 dBm 的強信號和 -120 dBm 的弱信號而兩者都能被清晰測量，則動態范圍至少需要 120 dB 才不致弱信號被淹沒。

重要性：許多實際測試場景要求分析儀既不失真地測量強信號，又要探測到鄰近的雜散、諧波或干擾等弱信號。這對儀器動態范圍提出很高要求。動態范圍不足時，大信號可能掩蓋小信號（因噪聲底或失真產物抬升），導致測不到后者。因此動態范圍直接影響頻譜儀在射頻系統調試中發現問題的能力，是評價儀器性能的關鍵指標之一。

動態范圍的上下限：動態范圍受噪聲底和失真限制兩方面共同決定：

·

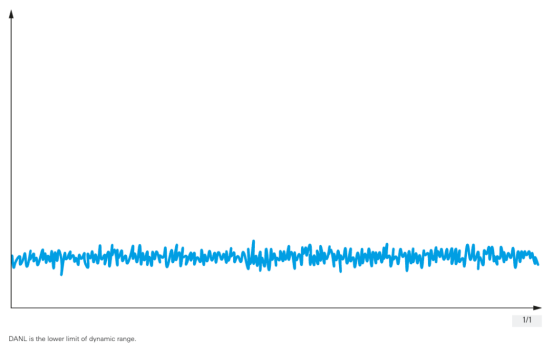

下限— 噪聲底：最弱可測信號取決于分析儀本身的內部噪聲水平，即顯示的平均噪聲電平（DANL），通常也稱噪聲底。本底噪聲將淹沒低于它的任何信號，因此信號幅度必須高出DANL 才能被區分rohde-schwarz.com?，F(xiàn)代頻譜分析儀常以 1 Hz RBW 歸一化的 DANL（dBm/Hz）來表征噪聲底，開啟前置放大器還可進一步降低DANL。需要注意，相位噪聲在某些情況下也會提升噪聲底線：當測量鄰近強載波的弱信號時，儀器本振的相位噪聲會在頻譜中形成噪聲側帶，使噪底變“凸起”，有效提高了局部 DANL。因此，離大信號越近，儀器等效噪聲底往往越高。動態范圍下限通常就是 DANL（含相位噪聲影響后的噪底）。

·

·

上限— 非線性失真：最大可同時測量的強信號幅度受限于儀器前端的線性范圍。首先有輸入衰減和器件功耗極限：大多數分析儀最大安全輸入在+30 dBm（1 W）左右，再強會損壞器件。但在未損壞前，更常見的限制是內部有源器件（如混頻器、放大器）的壓縮和失真。當輸入信號過強，儀器放大鏈會進入非線性，出現增益壓縮（輸出比預期低，典型用1 dB 壓縮點表示）。同時，大信號還會在非線性器件中產生諧波和互調失真產物（如二次諧波、三次交調），這些內部雜散信號可能落在其他頻率處，干擾對弱信號的觀測。因此，動態范圍上限受限于在保證內部不產生顯著失真的前提下，分析儀能承受的最大輸入信號。

· 高端頻譜儀往往通過改進前端設計，使1 dB壓縮點和三階截點（TOI）盡可能高，從而拓展上限。歸納來說：動態范圍= 最大可測信號（未失真） 與 最小可測信號（高于噪聲基底） 之差。前者受非線性度限制（壓縮點、TOI 等），后者由噪聲底決定（包括相位噪聲影響）。

很多現代頻譜/信號分析儀的動態范圍可超過 100。例如，一臺頻譜分析儀若 DANL ≈ -160 dBm/Hz，三階截點 +20 dBm，則理想動態范圍約 180 dBHz；在1 MHz RBW下相當于動態范圍 ~110 dB，足以同時測量 -100 dBm 微弱雜散和 +10 dBm 主信號而互不干擾。

優化動態范圍的手段：用戶可以通過一些設置來權衡動態范圍上下限：適當增加輸入衰減可緩解前端過載提高上限，但會抬高噪聲底；反之，減少衰減或打開前置放大器可降低噪聲底顯示更弱信號，但儀器更容易進入非線性。降低RBW也能直接減小噪聲底。因此在測量強弱懸殊的信號時，一般需要找到一個折中：既保證弱信號高于噪底，又不讓強信號過載失真。例如，在測雙信號三階互調時，通常調節輸入電平（或衰減）使儀器工作在既不過度噪聲受限、也不失真產生內部交調的區域，從而得到最寬的無雜散動態范圍（SFDR）。

總之，動態范圍是頻譜/信號分析儀性能優劣的重要指標。動態范圍越大，儀器同時測量強信號和弱信號的能力越強，尤其適用于測試通信系統雜散、鄰道泄漏、諧波失真等需要大信號背景下觀察小信號的場景。在選型時，應根據應用需求中信號強度差確定所需動態范圍裕量。

4. 相位噪聲：本振的“純凈度”

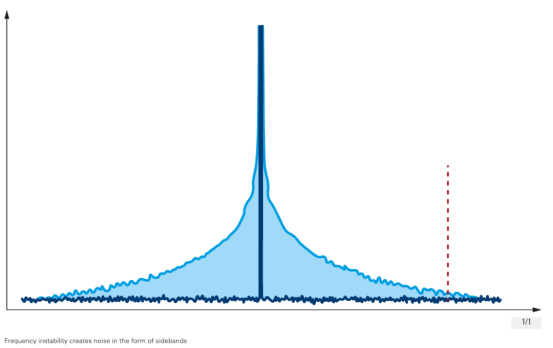

定義：相位噪聲（Phase Noise) 指信號源（例如頻譜儀本振、被測信號振蕩器）在頻率上的短期隨機抖動，其表現為在理想單頻信號周圍出現的噪聲“側帶”。用定量指標表示即為載波在某一頻率偏移處的單位帶寬噪聲功率，通常記作 dBc/Hz（相對于載波功率的歸一化噪聲密度）。對頻譜分析儀而言，本振的相位噪聲尤為重要：理想本振應提供純凈的單一頻率，但實際振蕩器會受元器件噪聲影響產生相位/頻率抖動，導致掃描頻率附近出現噪底“裙邊”。

影響與意義：相位噪聲通常在離載波越近處越大（1/f噪聲特性），在頻譜上表現為靠近信號峰值兩側的噪聲帶。當分析儀測量一個強信號時，本振的相位噪聲會與該信號混頻產生互易混頻效應，把本振的相位波動轉化為混頻輸出中的噪聲。結果是在強信號附近頻偏處，儀器的噪聲底被抬高。如果此時有一個弱信號鄰近強信號，可能因本振相位噪聲引起的噪聲“尾巴”而被掩蓋。簡而言之，相位噪聲限制了分析儀在強信號旁邊檢測微弱信號的能力。這在測量鄰道泄漏、雜散發射、信號純度時十分關鍵。

典型指標：廠商通常提供分析儀本振的相位噪聲規范，在不同頻率偏移處以 dBc/Hz 表示。高性能儀器在中頻段（如1 GHz載波）處一般可達到 -120 dBc/Hz 量級（10 kHz偏移），頂尖型號甚至優于 -130 dBc/Hz。例如，Rohde & Schwarz 的高端型號FSW，在1 GHz載波偏移10 kHz處相位噪聲典型值約 -137 dBc/Hz；而某些經濟型分析儀在相同條件下可能為 -100 dBc/Hz 左右。較低的相位噪聲意味著本振頻譜更干凈，小信號檢測能力更強。

現代改進：低相位噪聲本振設計是各廠家追求的目標，包括采用高Q諧振器、低噪聲放大器、鎖相環優化、甚至多振蕩器交叉相關技術來降低相位噪聲。比如，有儀器利用雙通道交叉相關平均可將噪聲底再降低數dB。對于要求極高頻譜純度的場合（如測量低相位噪聲晶振或合成器），也會使用專用相位噪聲分析儀，它本質上也是降低相位噪聲極限的接收機。此外，一些信號分析儀支持外部時基輸入，可以利用銣鐘、GPSDO 等超高穩參考源，進一步提高頻率穩定度、降低有效相位噪聲（特別是遠離載波處，由時基累積誤差決定的頻偏噪聲）。

對系統性能的影響：在頻譜測量中，如果儀器相位噪聲偏高，會出現兩方面問題：(1) 遮蔽小信號：強信號旁邊的雜散或噪聲小信號將湮沒于本振噪聲底中，無法分辨；(2) 測量不確定度：相位噪聲也會導致功率讀數的抖動和不確定度增大，尤其在窄RBW長時間平均時明顯。因此，對于需要在強載波隔壁尋找 -100 dBc 級別雜散的應用，必須選用相位噪聲指標出色的分析儀。相位噪聲還直接關系到能否測量信號源本身的相位噪聲——一般要求儀器相位噪聲至少比被測信號好10 dB 以上，否則測量會受儀器限制。所以，低相位噪聲是高端信號分析儀的一大特征，保障了在復雜頻譜環境下的測量動態范圍。

5. 顯示平均噪聲電平：探測靈敏度的極限

定義：噪聲底（Noise Floor）是指頻譜/信號分析儀在無輸入信號時所測得的本底噪聲電平，即儀器自身的底噪。通常以顯示的平均噪聲電平（Displayed Average Noise Level, DANL）表示，單位為 dBm（在給定RBW下）或 dBm/Hz（歸一化到1 Hz帶寬）。簡單來說，DANL 描述了儀器最弱能“看見”信號的水平：任何比噪聲底更小的信號將淹沒在噪聲中而不可見。因此噪聲底越低，儀器的靈敏度越高，能夠測量的最小信號功率越小。

典型規格：DANL 取決于頻率。在中頻段（如幾百 MHz 至幾 GHz），現代頻譜分析儀的 DANL（未加前放）通常在 -130 ~ -150 dBm/Hz 范圍，高端型號甚至達到 -160 dBm/Hz 以下。例如，某信號分析儀在1 GHz處的典型 DANL ~ -150 dBm/Hz（未加前置放大）；打開內置前置放大器后可降至約 -165 dBm/Hz。在較高微波頻段，由于前端噪聲系數上升，DANL 會有所變差（例如在 26 GHz 可能升至 -140 dBm/Hz左右）。廠商數據表一般會給出各頻段的 DANL 曲線，通常條件是輸入衰減設為0 dB，平均 Detector，下限 RBW 下測得值，再換算到1 Hz。需要注意，DANL通常隨RBW按 10·log10(B寬度) 比例變化：比如1 Hz RBW 噪聲底 -160 dBm，則在100 Hz RBW下約為 -140 dBm（升高20 dB）。

影響因素：DANL 主要由儀器內部射頻前端的噪聲系數和帶寬決定。硬件上，包括前置放大器、混頻器、IF放大器等器件的熱噪聲貢獻匯總構成儀器噪聲底的固有值（對應于一定RBW）。在使用中，幾個參數也會影響DANL：

·

RBW帶寬：正如前述，RBW 越窄，噪聲底越低，因?yàn)闉V波器通過的熱噪聲功率更小eet-china.com。因此減小RBW是降低噪聲底、提高靈敏度的有效手段。

·

·

輸入衰減：衰減器位于儀器射頻輸入處，用于防止大信號過載。增加輸入衰減會降低進入后續放大的信號和噪聲電平，因而抬高相對噪聲底（顯示噪聲升高）。反之，將衰減調小（甚至0 dB）則可稍微降低儀表噪聲底顯示。但是衰減過小可能導致強信號使前端過載失真rohde-schwarz.com。一般來說，為了最優靈敏度，應在不失真前提下使用盡可能小的衰減。

·

·

前置放大器：許多分析儀內置可選的RF前置放大器（典型增益10~20 dB）。開啟前放可以降低系統噪聲系數，將噪聲底顯著降低（理論上降低約等于前放增益），從而提高對微弱信號的檢測能力。例如上文提到的 DANL -150 dBm/Hz，在加前放后可達 -165 dBm/Hz量級。不過前放也使強信號更容易過載，動態范圍上限縮水。

·

·

本振相位噪聲：正如上一節討論，近載波處的相位噪聲會提升局部噪底。因此在測量極弱信號且頻率挨近強信號時，實際可見噪聲底可能高于儀器標稱DANL。

·

對性能的影響：DANL 基本決定了分析儀可以檢測的最微弱信號。在干凈環境下，沒有其他限制因素時，動態范圍下限就是DANL。對于如 EMC 輻射騷擾測試、低電平雜散測量等場景，需要盡可能低的噪聲底以發現微弱信號。另一方面，在進行帶噪聲的功率測量（如噪聲系數測試）時，也要求儀器噪聲底遠低于被測噪聲，否則會造成較大測量誤差。值得一提的是，部分高端分析儀提供噪聲消除（Noise Cancellation）或中頻噪聲校正功能，通過算法減去儀器已知的噪聲譜，從而在顯示上進一步降低噪聲底約10多dB。這些技術使得以往淹沒在噪底的小信號變得可測，從而擴展儀器的有效動態范圍。

總結來說，噪聲底（DANL）越低越好，這通常需要高性能低噪聲器件和優化的接收機設計。如果測量任務要求探測-120 dBm乃至更弱的信號，就應選擇DANL指標優秀并配有前置放大的分析儀，并采取降低RBW、減小衰減等措施以充分壓低噪聲底。

6. 頻率范圍與頻率精度

頻率范圍：這一指標規定了頻譜分析儀能覆蓋的最低和最高頻率。現代頻譜/信號分析儀通常采用超外差下變頻架構，其基本覆蓋范圍可以從接近直流的低頻一直延伸到微波甚至毫米波。起始頻率方面，多數臺式機最低頻率在9 kHz或甚至更低（例如 Keysight 一些型號標稱起始2 Hz，得益于直流耦合和低頻擴展技術）。若使用交流耦合，低端可能是幾十Hz到幾MHz不等。最高頻率則有多種型號選擇，從幾GHz的經濟型，到26.5 GHz、50 GHz，以及使用外接混頻頭擴展至毫米波（110 GHz以上）。需要注意，選型時最好確保儀器上限頻率至少覆蓋待測信號最高頻率的三次諧波，以便測試諧波失真和雜散。擴展頻率往往顯著增加成本，因此應根據實際需求權衡。

頻率精度：頻譜分析儀并非高精度計頻器，但仍需保證頻率讀數在可接受誤差范圍內。頻率精度取決于頻率基準（時基）的穩定度和儀器內部頻率合成的誤差。主要包括：參考時鐘的不準（通常由石英晶振老化和溫漂引起的ppm 級誤差）、頻率掃寬精度（早期模擬儀器在大掃寬下可能有非鎖相導致的刻度誤差）等?，F(xiàn)代分析儀幾乎都使用高穩定度的晶振（如OCXO，短期穩定度優于±0.1 ppm），并支持外接10 MHz標準時鐘輸入以鎖定更高精度源。因此一般情況下頻率讀數誤差主要由參考源的 ppm 級偏差決定。例如，1 ppm 的時基誤差在1 GHz信號上約表現為±1000 Hz的不確定度；0.1 ppm 則約 ±100 Hz。

高性能分析儀通常標配溫補晶振（TCXO）或恒溫晶振（OCXO）作為內部基準，典型老化率在每年±0.1~0.5 ppm 左右，可通過定期校準或鎖相外部頻標（如銣鐘、GPS同步時鐘）來消除長期誤差。有些儀器提供GPS 選件，將內部時鐘鎖定到 GPS信號，實現長期頻率準確度到 ppb（10^-9）量級。對于瞬態和短期測量，頻率精度還與頻率分辨率（RBW）有關——RBW越窄，頻譜峰的位置越精細。但一般分析儀都會通過marker 讀數來顯示峰值頻率，marker 分辨率可以達到頻率步進的一個很小分?jǐn)?shù)，因此在窄RBW情況下頻率讀數非常精確，限制因素主要還是時基準確度。

頻率準確度對測量的影響：對于一般的功率譜分析，頻率讀數誤差微?。╬pm級）通常影響不大。但在以下情況頻率精度變得重要：

(1) 測通信信號頻偏/載波頻率：需要與標準對比，這要求分析儀頻率基準足夠準；

(2) 在頻譜擁擠環境下識別信號：精確的頻率軸有助于比對信號表格；

(3) 需要長時間監測頻率漂移：儀器自身漂移應遠小于被測漂移。

為確保測量可信，往往在嚴格場合將分析儀連接到銣原子鐘或GPSDO，以消除時基誤差。此外，一些儀器還支持頻率校正（Freq Calibration）功能，定期利用參考源校準掃頻精度。

總而言之，選擇分析儀時應關注其頻率范圍是否覆蓋需求，以及頻率基準的穩定度是否滿足測量要求。如果需要，可以購買高穩時基選件或使用外部參考。在日常使用中，讓儀器暖機穩定后再進行精密測量，并定期校準時基頻率，可以獲得最佳的頻率準確度。

7. 幅度精度

定義：幅度精度指分析儀對信號功率/電平測量的準確程度，一般分為絕對幅度準確度和相對幅度準確度兩類。絕對準確度是指儀器測得的幅度與信號真實值之間的偏差；相對準確度指測量兩個信號（或頻點）幅度差的準確性。頻譜分析儀通常會在指定條件下給出某參考幅度（例如-10 dBm 信號在中頻段）的絕對誤差，以及全頻段內的幅度平坦度誤差等。高檔儀器在絕對幅度上可能達到 ±0.3 dB 以內的誤差，而經濟型的可能為 ±1~2 dB。

影響因素：幅度測量的誤差來源較多，包括：輸入衰減器和前端放大器的增益不確定度、混頻和濾波電路的頻率響應不平坦、檢波器和中頻增益的非線性、以及數字化過程的量化誤差等。此外溫度變化也會導致增益漂移。為減小誤差，儀器通常會預先校準各通道增益并存儲校正因子，在測量時根據頻率和衰減設置自動補償。這就是為何頻譜儀開機需要預熱并經常自校準（Align）的原因?，F(xiàn)代分析儀大量采用數字中頻技術，使得中頻增益和濾波由數字處理實現，避免了傳統模擬對數放大器的非線性問題，從而顯著提高幅度測量準確度。例如，Keysight PSA 系列率先引入全數字IF，使得幅度精度和動態范圍均較以往模擬儀器大為改善。數字處理也使不同RBW下的幅度響應更加一致，減少了“帶寬修正”誤差。

典型指標：廠商規格一般會給出在特定條件（比如20~30℃、輸入-10 dBm、0 dB衰減）的絕對幅度精度，可能是±0.4 dB（95%置信度）這樣的范圍。同時給出頻率響應平坦度，如在最大頻率范圍內±1.5 dB 內；在小于8 GHz范圍內更優（例如 ±0.4 dB）。R&S FSW系列分析儀數據顯示其在 8 GHz 以下總的不確定度不到0.4 dB。相對精度通常更高，例如使用 delta marker 測量兩個頻點之差時誤差也許只有 ±0.1 dB，因?yàn)楹芏嘞到y(tǒng)性誤差會相互抵消。此外還有幅度線性度指標，表示不同幅度水平下讀數的線性誤差，例如-50 dBm 到 0 dBm 范圍內線性度 ±0.2 dB 等。

對測量的影響：幅度精度關系到測量結果的可信度。在絕對功率測量（例如發射功率達標測試）中，儀器的絕對精度直接決定測量的不確定度是否滿足規范要求。在比較測量中（如濾波器通帶/阻帶衰減、增益平坦度等），相對精度更重要。如果分析儀頻響起伏較大，就需要做參考校準（例如用已知平坦度的信號源先行校平）。高精度的頻譜分析儀能省去許多校準步驟，提高測試效率。值得注意的是，測量微弱信號接近噪底時，噪聲會引入額外的不確定度，此時通常要采用視頻平均或降低RBW來改善信噪比，才能充分發揮儀器的本底幅度精度指標。

現代改進：為提升幅度準確度，廠家采取了多種措施：使用更高精度的衰減器和前放模塊；對全頻段做工廠校準并存儲校正數據；增加內部校準源，定期自校準IF 增益和檢波器線性；數字IF技術減小模擬非線性；還有些儀器帶有內置功率計基準用于校準絕對電平。通過這些手段，當前一流分析儀的幅度測量不確定度已經相當小。例如Keysight UXA 在1 GHz處的絕對誤差 <0.2 dB（1 σ）等水平，幾乎可以媲美功率計。總之，幅度精度直接影響測試結果的可靠性，應根據應用需求選擇相應等級的儀器，并注意定期校準維護。

8. 掃描時間與實時帶寬（RTBW）

掃描時間與帶寬：經典掃頻式頻譜分析儀通過本振連續掃過頻段并配合窄帶濾波器逐點測量功率。掃描時間指完成一次從起始頻率掃至終止頻率所需的時間。掃描時間取決于頻段寬度、RBW/VBW設置以及檢波模式。通常，為保證頻譜“不失真”，掃描必須足夠慢以使RBW濾波器在每個頻點充分響應。如果設定過短的掃描時間，會出現頻譜滾降變淺或信號幅度降低的現象，因?yàn)闉V波器來不及建立穩定輸出就被掃過了。當 RBW 很窄且跨度很寬時，掃描一次可能需要數秒甚至更久。這對于捕獲瞬時變化快的信號（如脈沖、跳頻）會出現漏檢——短暫出現的信號可能恰好發生在兩次掃描之間，從而被錯過。

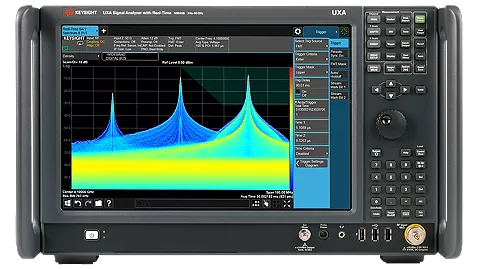

實時頻譜分析概念：為解決掃頻儀可能漏掉瞬態信號的問題，現代實時頻譜分析儀（Real-Time Spectrum Analyzer, RTSA）應運而生。其實質是在較寬頻帶上進行連續的數字化采樣和快速傅里葉變換（FFT），實時處理每一塊數據而不中斷，從而做到對帶寬內信號的無縫監測。實時帶寬（RTBW）指RTSA可以不間斷采集和處理的最大瞬時頻譜寬度。例如，一臺 RTSA 的實時帶寬 40 MHz 意味著它能同時監視任意 40 MHz 頻段內的所有信號并確保不漏掉瞬時事件；超過這個帶寬則需分段掃頻。RTBW 通常由 ADC 采樣率和DSP能力決定。很多中高端信號分析儀提供一定的實時帶寬模式（如 25 MHz、40 MHz，甚至 100 MHz 以上），在該帶寬內可實現頻譜的100%截獲概率（對高于某最短持續時間的信號）。例如，安立MS2840A 信號分析儀的最大分析帶寬可達 125 MHz，Keysight UXA 系列選配下實時帶寬達 510 MHz，而 R&S FSW 提供高達 500 MHz 的分析帶寬——這些都屬于實時頻譜分析的范疇。

實時模式優勢：在實時帶寬內，分析儀可執行持續的FFT計算，典型FFT幀間隔微秒級，從而捕獲亞毫秒甚至更短暫的信號而不遺漏。同時實時模式通常配合頻譜密度圖（瀑布圖）顯示，能夠在時間軸上直觀展示頻譜隨時間的變化，以及觸發捕捉特定事件。簡而言之，實時分析保證了“只要信號出現，必定被看見”（前提是其頻率落在RTBW內并高于系統噪底）。相比之下，傳統掃頻模式由于存在頻率切換和濾波建立時間，信號可能“出現在錯誤的時間”，從而未被掃到。因此對于跳頻通信、雷達脈沖、短時干擾等，實時頻譜儀提供了極大的優勢。

權衡與應用：需要注意實時模式下，若同時處理很寬頻帶，會產生海量FFT數據，為了保證處理跟上，有時在顯示上分辨率頻寬（RBW）可能相對較大或采用較粗頻率柵格，以減小FFT運算負荷。這意味著實時頻譜圖的頻率分辨率可能低于掃頻模式。不過，大多數實時分析儀允許用戶在RTBW范圍內調整FFT大小來優化頻率分辨率，只是FFT長度和處理器性能會限制最大幀率。此外，實時模式通?？膳c掃頻模式并存使用——用戶可以設定一個較寬的實時帶寬監測頻譜整體動態，然后對發現的信號再切換到窄RBW掃頻模式精細解析。實時頻譜分析在頻譜監管、信號截獲、干擾源抓取等領域非常有用，也越來越多地集成到通用信號分析儀中作為一項可選功能。

例如，Tektronix RSA 系列就是專門的實時頻譜分析儀，可以在最大帶寬內提供高達數十萬次FFT/秒的處理能力，做到毫秒級的頻譜無縫捕獲。其他廠商如R&S和Keysight也在高端型號中實現了實時功能?？傊?，隨著數字中頻和高速處理的發展，“掃描”和“實時”這兩種頻譜分析模式各有優勢并相輔相成，用戶可根據測試需要選擇：需要全面無縫監測時用實時模式，需要超高分辨分析時用掃頻窄RBW模式。

9. 觸發功能

作用：觸發功能決定頻譜/信號分析儀何時開始采集數據或更新顯示。在自由運行模式（Free Run）下，儀器不斷重復掃描/FFT。但有時我們希望同步于被測事件進行測量，例如只在某信號出現時捕獲，或在特定時刻窗口內分析頻譜。觸發就是為此而設。當設定了觸發條件后，分析儀會等待條件滿足再開始一次掃描或數據采集，從而把頻譜測量與事件關聯起來。

常見觸發類型：

·

外部觸發：儀器提供外部觸發輸入（如BNC口），當從外部設備收到觸發信號（TTL電平）時，啟動頻譜掃描或數據采集。外觸發常用于將頻譜測量與某測試系統事件同步，例如與雷達脈沖的發射同步。

·

·

視頻觸發：根據分析儀接收信號的包絡（檢波后電平）進行觸發。當包絡電平超過設定閾值時觸發開始掃描。這類似示波器的幅度觸發，但作用于頻譜分析儀的零跨度或?qū)崟r模式下，對時間門內信號進行截獲?？捎糜诓蹲介g歇出現的信號，一旦信號強度達到門限就記錄頻譜。

·

·

頻率模板觸發（FMT）：這是實時頻譜分析儀特有的高級觸發功能。用戶可以在頻譜上定義一個“掩膜”（模板），當實時頻譜圖中某頻點的能量超出/低于模板時觸發。例如，我們只關心某跳頻信號在特定頻段出現的脈沖，可以設定該頻段的觸發閾值，而不受其它頻率強信號干擾。一旦該頻段內出現能量突增，儀器就觸發捕獲整個頻譜數據。這大大提高了在復雜頻譜環境中精確捕獲目標信號的能力。

·

·

時序觸發/門控：一些信號分析儀允許設置定時觸發或時隙門控。例如每隔多少毫秒觸發一次，用于周期性測量；或者設置一個時間門，僅在觸發后延遲某段時間打開采集窗口（用于觀測幀結構中某時隙內的頻譜）。

·

應用示例：觸發功能在分析瞬態和事件關聯的頻譜時十分有用。例如，想觀測通信系統中不連續發送的數據包的頻譜，只在發射時開啟分析儀，可以使用外部觸發（由基站同步信號觸發）或視頻觸發（檢測到信號電平上升觸發）。又比如調試跳頻器件，可以利用頻率模板觸發，對每個跳頻頻點分別設觸發條件，從而有選擇地捕獲某些頻率下的頻譜。再如EMI 測試中，為找出干擾源，可以把分析儀設置為當干擾頻段出現超標信號時才觸發記錄，這樣方便定位問題出現的時刻。

高級功能：高端儀器往往提供多個獨立觸發通道及靈活的邏輯組合。例如 R&S FSW 有3個外部觸發口，可設為輸入或輸出，甚至可輸出觸發脈沖去觸發其他設備。一些實時分析儀支持頻譜觸發加IQ波形存儲的聯合操作，即一旦觸發，不僅保存頻譜快照，還記錄原始IQ數據以供事后深入分析（調制域、碼域等）。還有門控頻譜功能，允許對連續波形按時間門采集FFT，從而分析信號在不同時刻的頻譜（如時分雙工信號上下行分別分析）。

通過善用觸發功能，用戶可以捕捉轉瞬即逝的頻譜事件，將頻域分析拓展到時域相關的問題上。在進行復雜射頻系統測試時，觸發可以大大減少無關數據并突出關鍵現象，是高級頻譜分析應用中的利器。

以上解釋了頻譜分析儀中的9 個主要的技術參數，希望能對大家理解和使用頻譜分析儀能有更多的幫助。
