安立MG369和6869系列信號源液晶調節

今天碰到一個關于ANRITSU MG3690系列信號源液晶亮度調節的問題，這里寫一下具體的操作過程。

圖一

第一步儀器開機后，按圖一中的SYSTEM按鍵，在圖中“1”的位置。

第二步按SYSTEM后，在屏幕的下方出現如圖一的菜單，這時按CONFIG鍵，也就是圖中“2”位置。

第三步按CONFIG后，在屏幕右側出現如圖一的菜單，這時按FRONT PANEL鍵，也就是圖中“3”的位置。

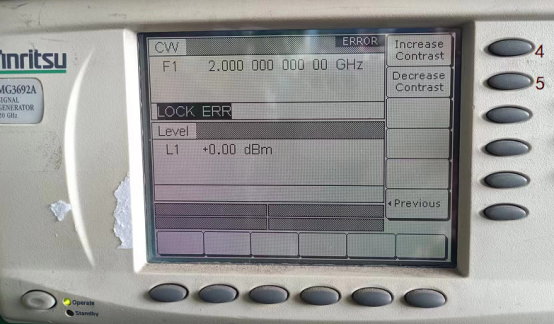

圖二

第四步按FRONT PANEL鍵后，屏幕出現如圖二的菜單。分別按屏幕右側的INCREASE CONTRAST和DECREASE CONTRAST鍵，也就是圖二的“4”和“5”的位置的按鍵。調節這2個按鍵到屏幕顯示清楚。

6869系列的操作是一樣的，不同的是按鍵分布。6869系列的SYSTEM按鍵是在屏幕的左側。
