X系列信號分析儀選型指南：從入門到旗艦總有一款適合您

是德科技（KEYSIGHT）的 X 系列信號分析儀，堪稱業內明星級產品。它在頻譜分析功能基礎之上，進一步拓展了信號分析能力，深度洞察信號的復雜特性。它為廣大用戶提供了豐富的設備選擇，從CXA到UXA，從入門到旗艦，無論是科研院校的基礎實驗，還是通信巨頭的 5G 研發攻堅；無論是電子制造企業的產線質檢，還是航空航天領域的嚴苛測試，在 X 系列中，您總是可以找到一款適用的信號分析儀來幫助您解決項目中遇到的各類問題，為項目推進保駕護航。以下是該系列中一些常見型號及其特點。

入門機型CXA 信號分析儀

·

在信號分析中利用領先的低成本工具洞察信號本質特征

·

·

利用內置的跟蹤發生器選件執行經濟高效的激勵響應測量

·

·

利用X 系列測量應用軟件添加重要功能，以進行模擬解調、噪聲系數、相位噪聲、矢量信號分析、EMI 預兼容性等測量

·

·

通過實踐操作，更深入了解理論知識，以便進行更深入的分析：與射頻和微波教學實驗中的培訓套件結合使用

·

·

CXA 設備的主要技術指標匯總、

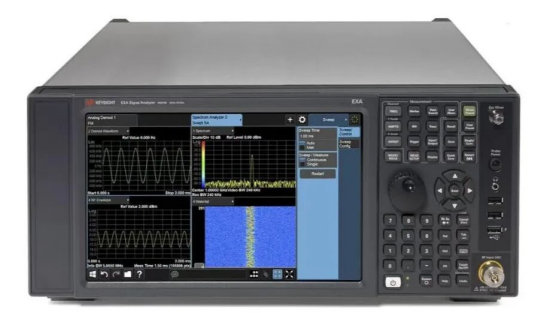

性?xún)r(jià)比之選EXA 信號分析儀

·

全面應對您的挑戰：快速靈活的EXA 能夠憑借單一工具滿足不同的需求

·

·

為毫米波測量提供經濟高效的分析

·

·

卓越的電平精度、DANL 和 TOI，可以在大信號條件下提供出色的小信號測量能力

·

·

列表掃描模式可以實現快速的離散頻率點功率測量

·

·

X 系列測量應用軟件可以簡化測量：相位噪聲、噪聲系數、模擬解調、無線通信等

·

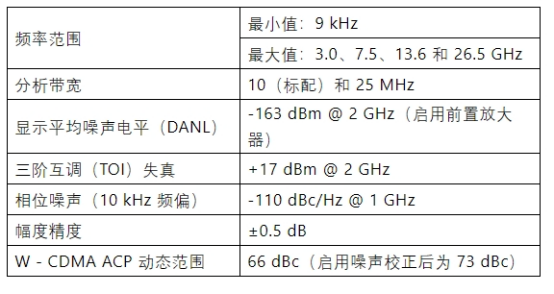

EXA 設備的主要技術指標匯總

中端臺式MXA 信號分析儀

·

優秀的相位噪聲性能實現更可靠的測量

·

·

使用一臺儀器即可分析基帶和射頻組件中的信號

·

·

通過捕獲更長的I/Q 樣本，實現更完整的信號表征

·

·

測試多信道基站功率放大器

·

·

準確分析復雜的信號，如EVM 低至 1% (-40 dB) 的 5G NR 信號

·

MXA 設備的主要技術指標匯總

性能標桿PXA 信號分析儀

·

利用2 Hz 至 50 GHz 的寬頻率范圍、以及高達 510 MHz 的分析帶寬，分析更多信號

·

·

當存在大信號時，利用高達75 dB 的無雜散動態范圍（SFDR）可以輕松查看小信號

·

·

利用是德科技智能混頻器，將頻率范圍擴展至高達110 GHz

·

·

使用高達255 MHz 的無縫數據流，記錄、分析和仿真真實場景

·

·

使用可選的實時頻譜分析功能，輕松捕獲瞬態信號或間歇信號

·

·

通過可拆卸固態硬盤和其他可選特性來滿足嚴格的數據安全性要求

·

PXA 設備的主要技術指標匯總

旗艦產品UXA 信號分析儀

·

以更寬廣（高達1 GHz）、更深入的視角洞察挑戰性十足的信號

·

·

超低的相位噪聲以及在510 MHz 帶寬上高達 78 dBc 的無雜散動態范圍，讓您能夠準確測量設計的頻譜純度

·

·

利用是德科技智能混頻器，可將射頻輸入頻率擴展至高達110 GHz；利用第三方解決方案，更是可以擴展至 THz 范圍

·

·

通過無間隙的實時頻譜分析，能夠捕獲間歇性信號

·

·

DANL 路徑噪聲更低，有助于捕獲電平更低的雜散信號

·

·

14.1 英寸顯示屏可顯示更多信息，助您進一步完善自身設計

·

UXA 設備的主要技術指標匯總

利用X 系列信號分析儀實現全面而的分析和洞察，離不開 X系列應用軟件。下表列舉了X系列信號分析各型號儀器已包含和支持的軟件。

1.這個多點觸控測量應用軟件只支持使用 SCPI 命令進行遠程控制

2.目前這個測量應用軟件只適用于 N9041B 輸入 1 端口
