Keysight矢量信號源N5182B波形文件導入及播放操作說明

Keysight N5182B MXG X 系列高性能射頻矢量信號發生器經過精心設計，覆蓋 9 kHz 至 6 GHz 的頻率范圍，是研發應用的“理想發射機”。 在五個關鍵類別中提供卓越性能：相位噪聲和頻譜純度、帶寬、EVM、ACPR 和輸出功率。

·

出色的硬件性能，包括優異的相位噪聲和雜散特征，可以使設計達到性能極限。

·

·

優異的鄰道功率比（ACPR）和輸出功率可以驅動功率放大器，并表征功率放大器的非線性特性。

·

·

經過工廠均衡的160 MHz 射頻帶寬，可以更準確地測試寬帶器件。

·

·

利用PathWave 信號生成軟件，可以加速生成 LTE、WLAN 和 GNSS 等信號。

·

·

主要技術指標：

·

頻率范圍：9 kHz 至 6 GHz

·

·

相位噪聲（1 GHz，20 kHz 頻偏）：–146 dBc/Hz

·

·

雜散（1 GHz，非諧波）：–96 dBc

·

·

輸出功率（1 GHz）：+27 dBm

·

·

ACPR（矢量）W-CDMA 64 DPCH：–73 dBc

·

·

EVM（矢量）802.11ac/LTE：0.4%

·

·

帶寬（矢量）：160 MHz

·

·

任意波形存儲器（矢量）：1024 MSa

·

·

N5182B射頻矢量信號發生器與 Signal Studio 軟件的實時功能結合使用，可以仿真真實環境中的信號生成波形文件，可根據最新標準執行先進的接收機測試：定義信號參數并將參數傳輸?shù)絻x器，在信號生成過程中進行閉環或交互式控制。實現這一功能還需要部分選件的支持。

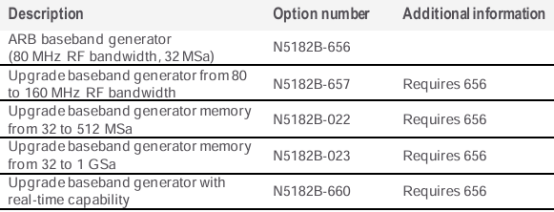

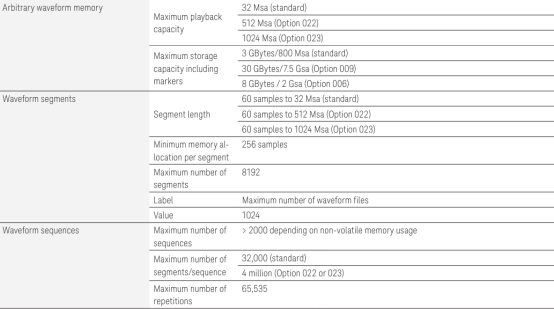

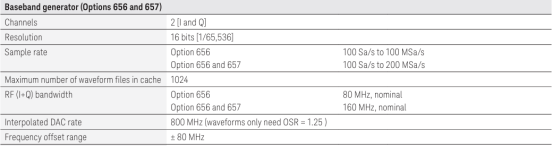

硬件部分：

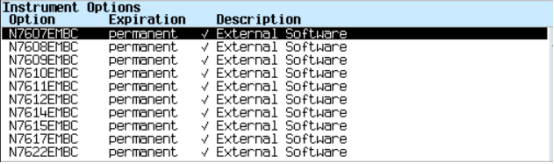

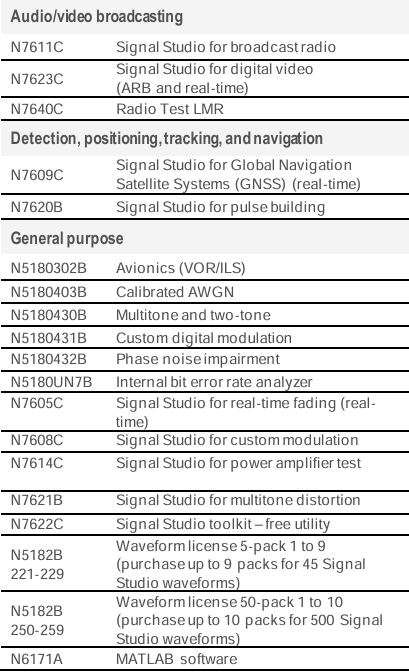

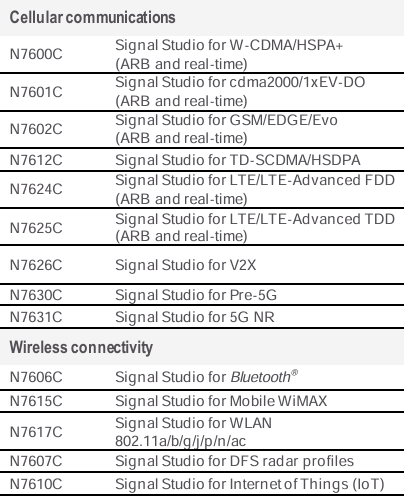

軟件License部分：

不同的調制模式需要信號源有對應的License。

加載波形文件前需確認N5182B射頻矢量信號發生器帶有對應軟件License。

波形文件導入到N5182B射頻矢量信號發生器的方法有很多種。

一、使用Signal Studio 軟件直接加載：

配置了對應License的N5182B射頻矢量信號發生器可以和Signal Studio 軟件配合使用。在Keysight官網下載并安裝對應的Signal Studio 軟件到PC。

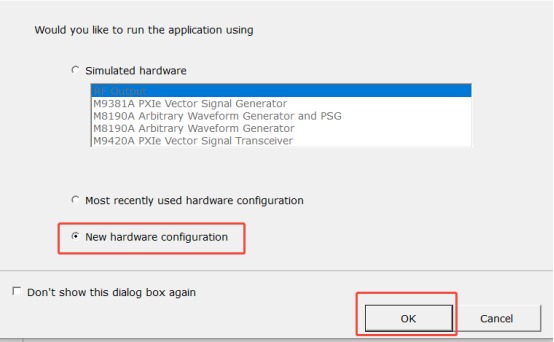

安裝完成后打開PC上的應用軟件Signal Studio，根據提示新建一個硬件配置：

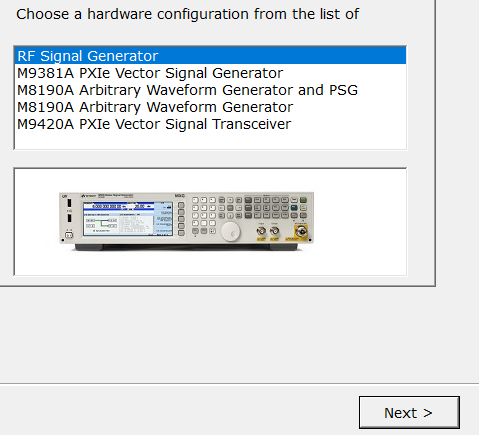

選擇RF Signal Generator按Next>(下一步)：

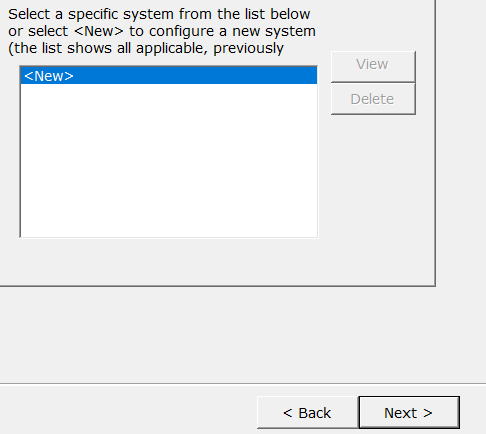

選擇<New>按Next>(下一步)：

有兩種連接方式可供選擇，LAN網線連接或GPIB連接：

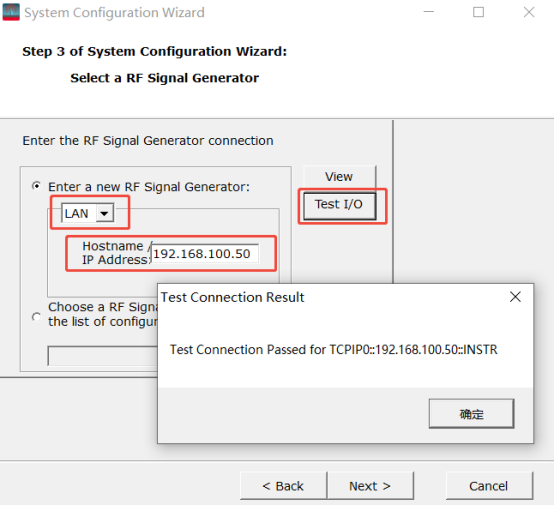

1.選擇LAN,需要將PC的TCP/IP地址與信號源網址設置在同一個子網內。

然后在PC上應用軟件Signal Studio提示框的Hostname IP Address輸入信號源IP地址。點擊Test I/O可以確認是否連接成功。

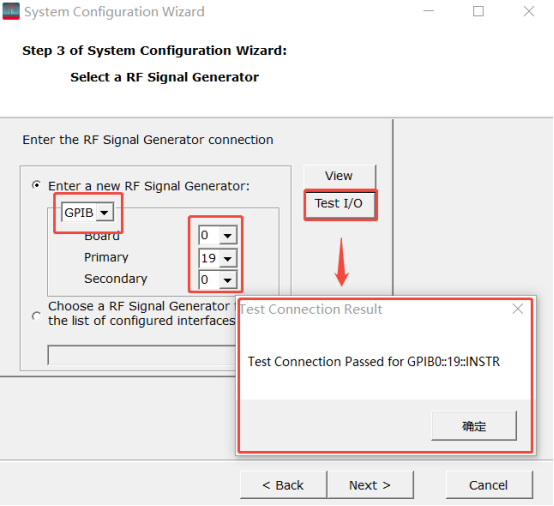

2.選擇GPIB,需要將信號源的GPIB地址選入在PC上應用軟件Signal Studio提示框的Primary。

點擊Test I/O可以確認是否連接成功。

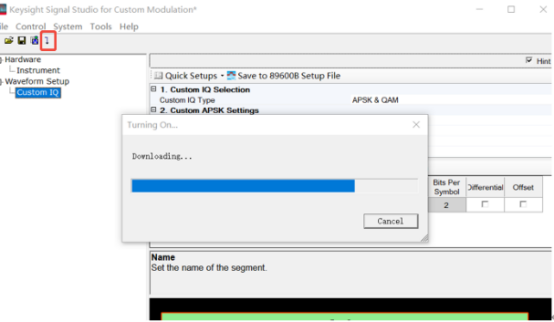

波形文件編輯調制參數完成后，可通過Download(?)加載在N5182B矢量信號源的BBG RAM中，并進行播放。

這里需要注意波形文件大小和矢量信號源配置關系。波形文件如果過大過長或內部參數超過矢量信號源配置參數（如信號源Lincense匹配情況，波形文件格式，帶寬，采樣率，符號長度等），矢量信號源會出現報錯和無法正常播放波形文件。

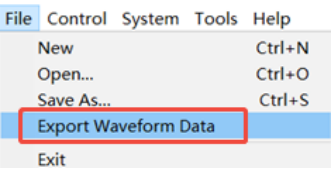

二、使用Signal Studio 軟件選項卡選擇File→Export Waveform Data生成WFM波形文件，通過USB可移動存儲設備（如U盤）進行外部加載：

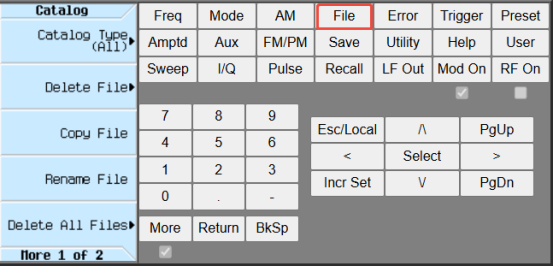

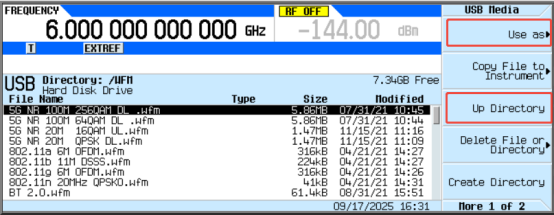

將帶有WFM格式波形文件的USB可移動存儲設備，插入矢量信號源的USB通信接口。幾秒鐘后自動彈出USB可移動存儲設備內部詳情，或按信號源按鍵File鍵 → More鍵到第二頁，按屏幕按鍵USB File Manager顯示USB可移動存儲設備內部詳情。

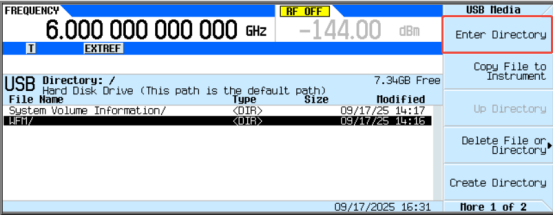

如果波形文件未被存放在USB可移動存儲設備根目錄下，選擇存放波形文件的文件夾并按屏幕按鍵Enter Directory,進入文件夾。

進入最終文件夾后選擇需要的波形文件，按屏幕按鍵Use as → 屏幕按鍵Copy & Play Waveform進行波形文件的播放。如果需要返回前一級文件夾，按按鍵Return → 屏幕按鍵Up Directory即可。

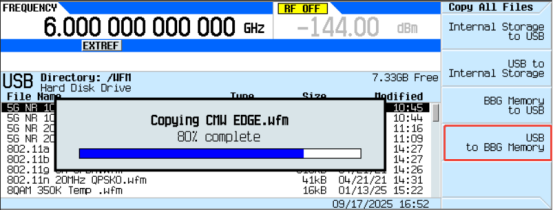

在訪問存放有波形文件的文件夾時按按鍵More到第二頁 → 屏幕按鍵Copy All Files → 屏幕按鍵USB to BBG Memory導入U(xiǎn)SB可移動存儲設備選擇的文件夾內所有波形文件。

三、通過FTP訪問N5182B射頻矢量信號發生器內部文件夾。

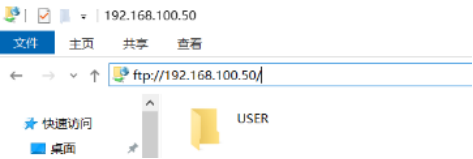

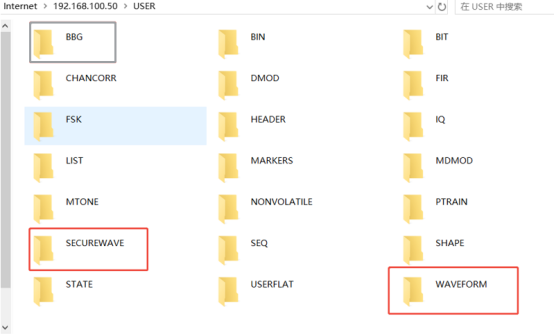

N5182B射頻矢量信號發生器連接網線到PC, 并將PC的TCP/IP地址與信號源網址設置在同一個子網內。在PC文件夾地址欄輸入“FTP：//”+射頻矢量信號發生器IP地址+“?”。（如ftp://192.168.100.50）。連接成功會顯示USER文件夾。

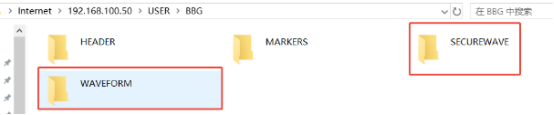

然后打開USER文件夾找到文件夾BBG → 文件夾SECUREWAVE,將WFM格式的波形文件粘貼到此文件夾內。如果是DAT格式的波形文件需要粘貼到WAVEFORM文件夾內。

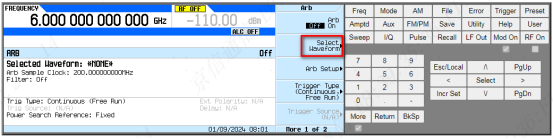

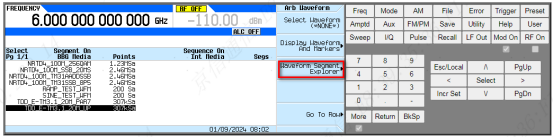

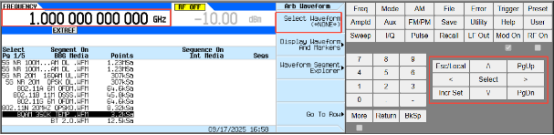

然后調取并播放內部波形文件：導出波形文件：按信號源面板上的按鍵Mode → 屏幕按鍵Dual ARB → 屏幕按鍵Select Waveform → 屏幕按鍵Waveform Segment Explorer,在Segment中選擇目標波形文件，按Select導出波形文件。需要注意的是部分波形文件由于內部參數頻率鎖定所以需要先設置頻率再調取波形文件。

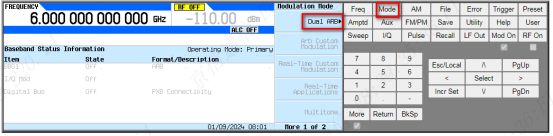

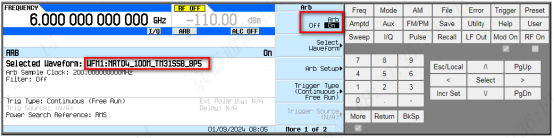

打開Arb開關：按信號源面板上的按鍵Mode → 屏幕按鍵Dual ARB → 屏幕按鍵Arb→ 屏幕按鍵On播放波形文件。

設置功率后，需要按Mode On(調制開關) → RF On(射頻開關)才能輸出帶有調制信號的波形文件。

四、以上的三種波形文件導入僅存放在在N5182B矢量信號源的BBG RAM中，信號源關機或重啟以后，波形文件自動清除。矢量信號源內部空間有限，需要注意矢量信號源配置及容量是否滿足。如果需要將波形文件存儲在矢量信號源內部，如下操作。

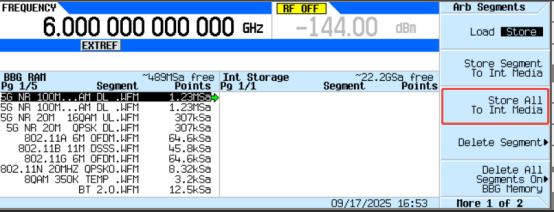

移除所有信號源USB接口上的USB可移動存儲設備。按信號源面板上的按鍵Mode →屏幕按鍵Dual ARB → 屏幕按鍵Select Waveform → 屏幕按鍵Waveform Segment Explorer,在Segment中選擇目標波形文件，按屏幕按鍵Store/Load，選擇Store.按↓/↑選擇正在播放或播放過的波形文件（這里的文件重啟后不會保存），按屏幕按鍵Store Segment To Int Media或屏幕按鍵Store All To Int Media（將BBG的波形文件轉存至Int Storage）。

也可以通過FTP訪問N5182B射頻矢量信號發生器內部文件，然后打開USER文件夾 → 文件夾SECUREWAVE,將WFM格式的波形文件粘貼到此文件夾內。如果是DAT格式的波形文件需要粘貼到WAVEFORM文件夾內。需要注意的是如果波形文件過大信號源不會顯示波形文件名，特定格式的波形文件放錯文件夾將不能正常播放波形文件。

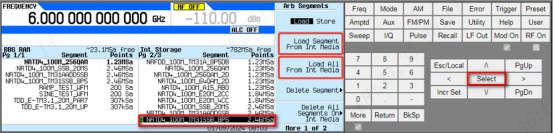

播放波形文件仍然需要調取Int Storage至BBG 播放，按屏幕按鍵Store/Load，選擇Load.按↓/↑選擇正在播放或播放過的波形文件，按屏幕按鍵Load Segment From Int Media或屏幕按鍵Load All To From Media。

使用信號分析儀解調N5182B射頻矢量信號發生器輸出調制信號。

信號分析儀解調N5182B的5GNR矢量信號圖
