一．5G NR 下行EVM解調：

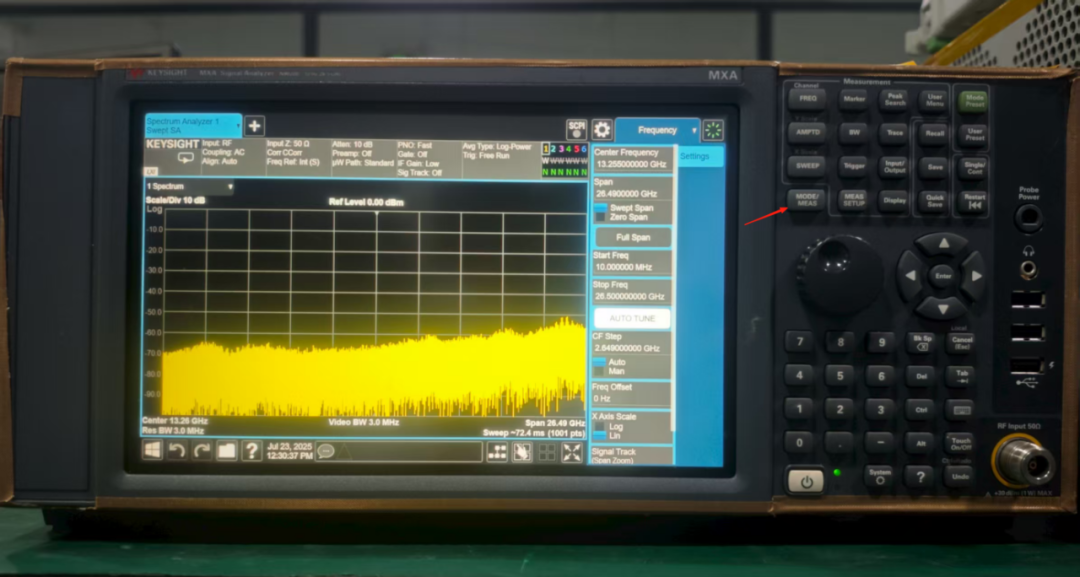

1.儀器面板上按下MODE/MEAS鍵












KEYSIGHT N9020B 頻譜儀5G NR信號解調

一．5G NR 下行EVM解調：

1.儀器面板上按下MODE/MEAS鍵

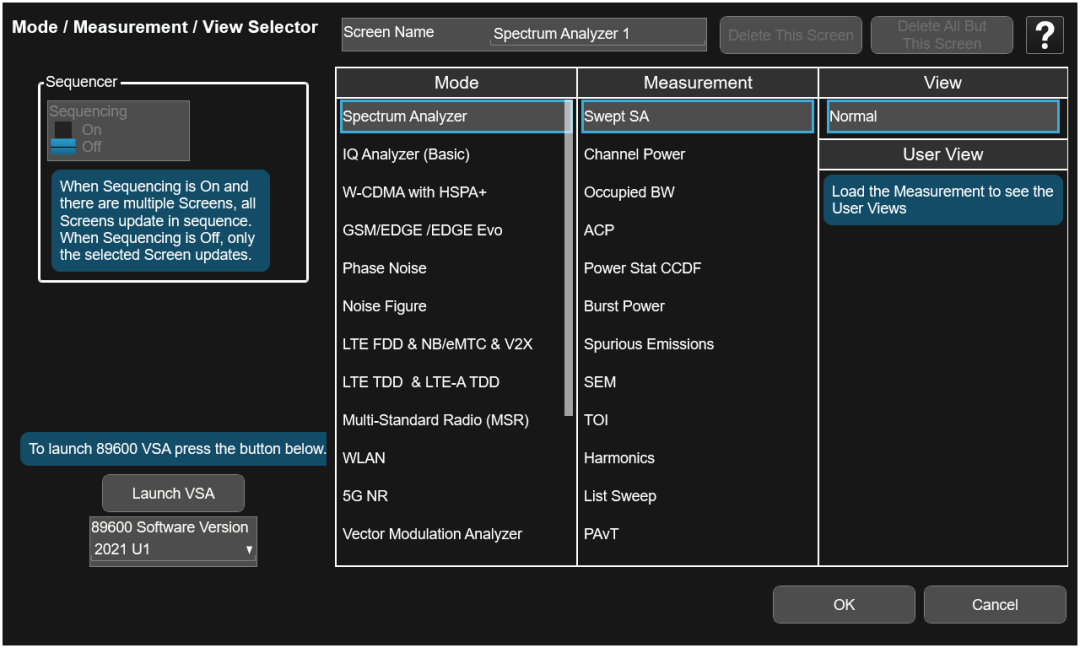

進入模式選擇界面

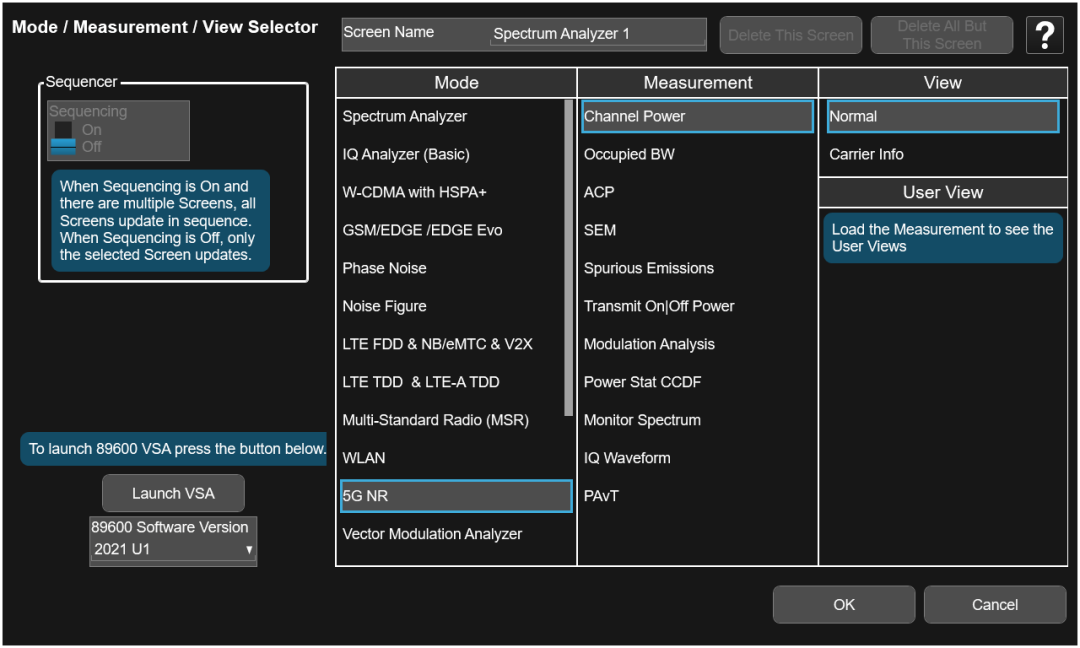

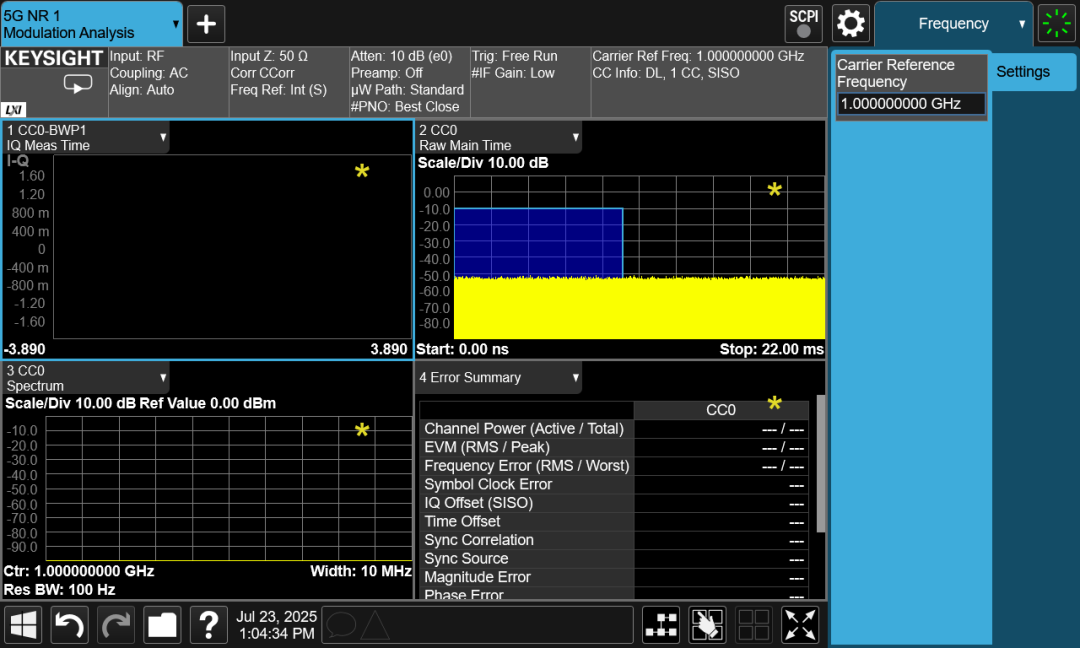

2.選擇5G NR -〉Modulation Analysis->Normal

進入EVM分析界面

3.設置矢量信號發生器頻率及輸出功率并調5G_NR_FDD_100M_QAM256_DL 調制信號，這里設頻率1GHz電平-10dB，將此調制信號接入到N9020B。

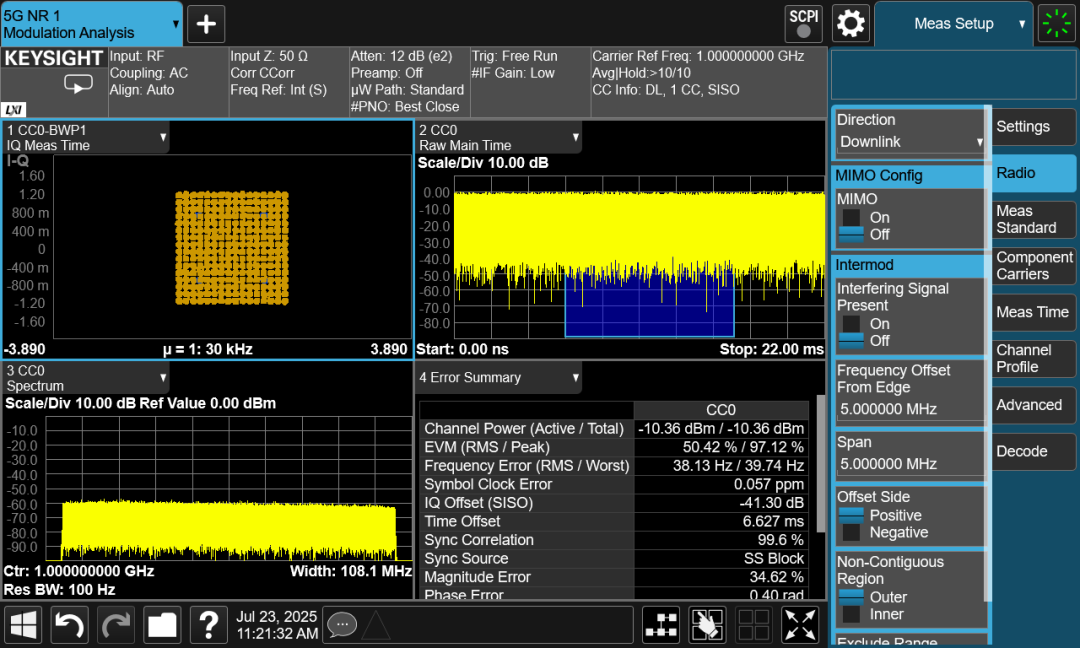

4.信號分析儀中心頻率設為1GHz。選擇Radio-〉Downlink，進入Meas Standard，將帶寬設置為100MHz，模式為FDD,SCS設為30kHz,解調方式Fulfilled 256QAM(注意：不同波形文件應選擇相應的測試模板）,最后點擊Apply Preset。

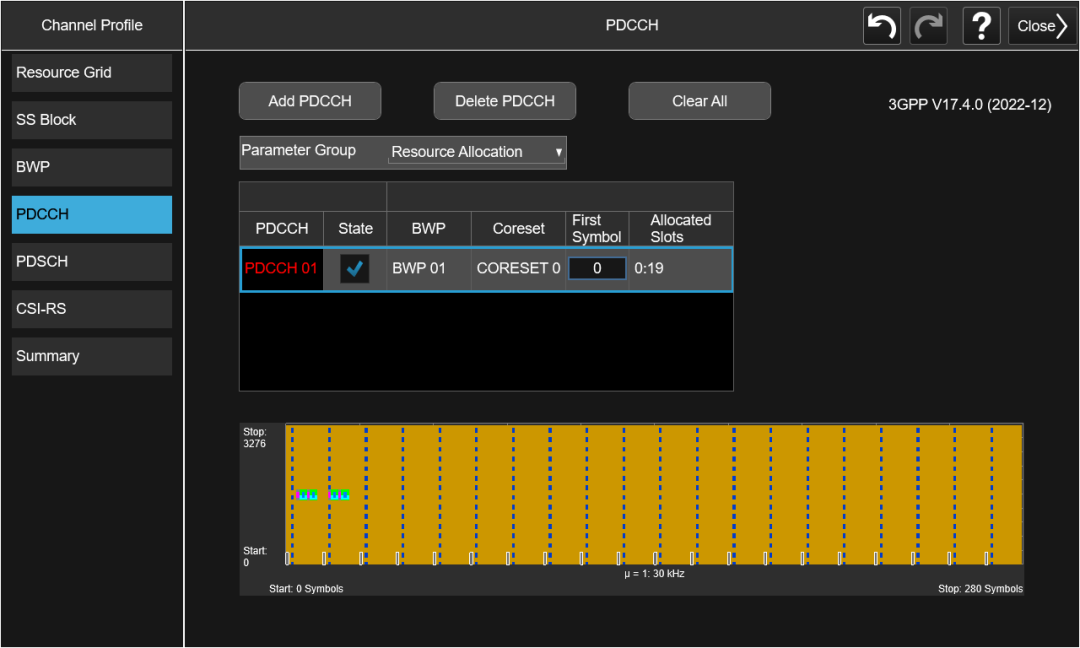

5.在Channel Profile->Control and User Channels-> P D C C H->Parameter Group->Resource Allocation->Allocated Slots設置為0:19，不同波形文件時隙設置可能不同，這里只是介紹一下方法。

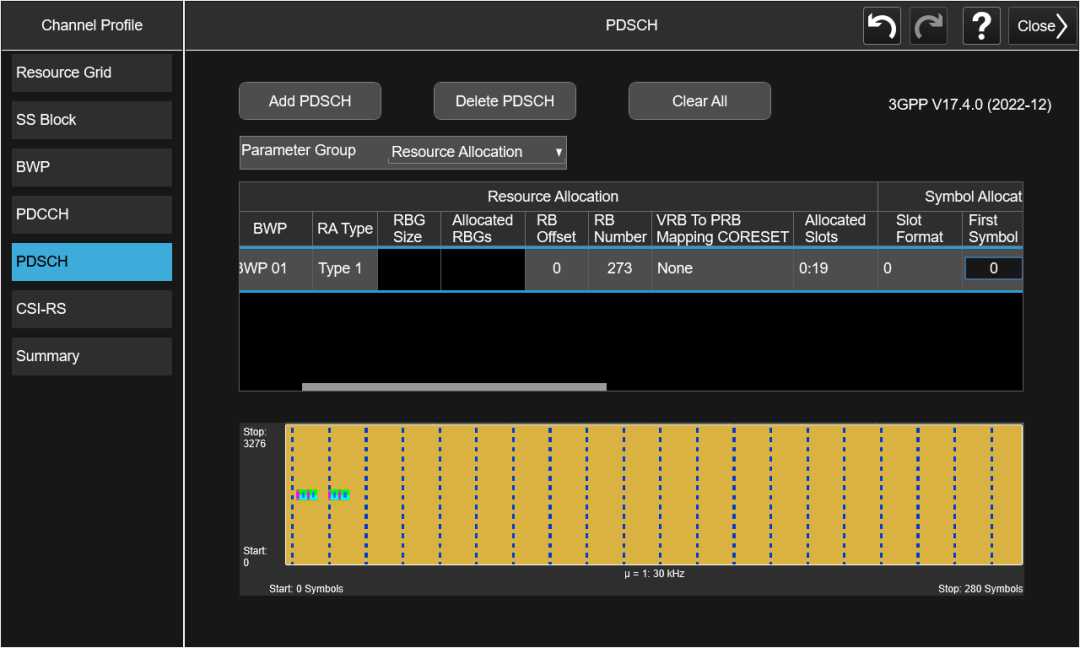

同樣，以下是PDSCH

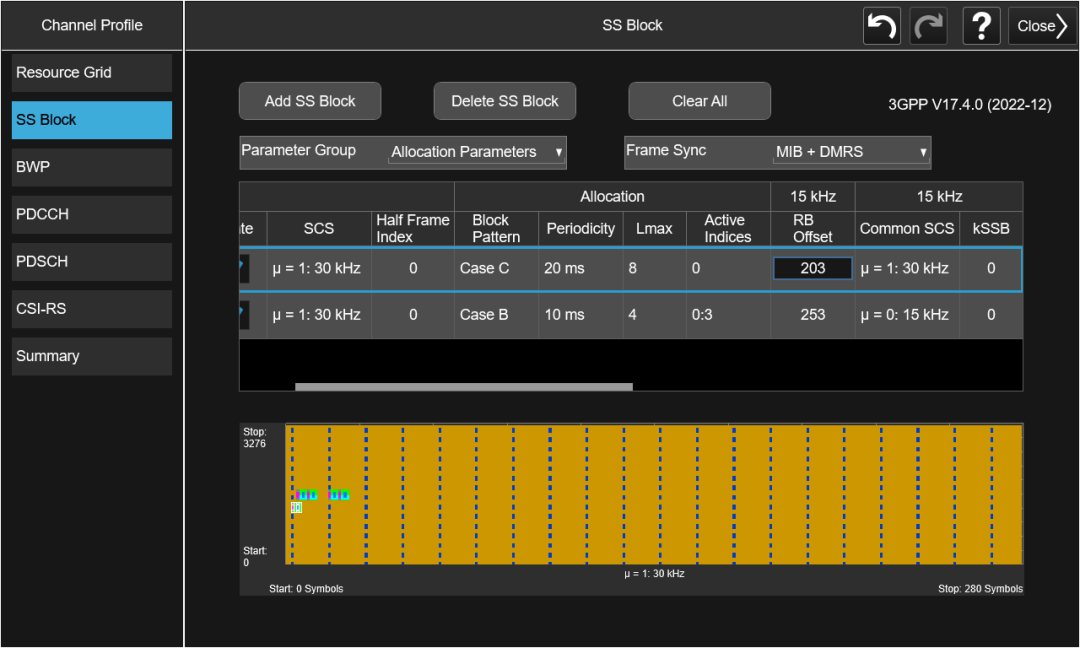

6.設置SSB，進入Channel Profile->Control and User Channels->SS Block,設置Block Pattern為Case C，設置periodicity 為20ms,設置Active indices為0，設置RB Offset為203，KSSB設置為10最后在State處打“√”。

7.相位補償設置為0Hz，默認“√”去掉。

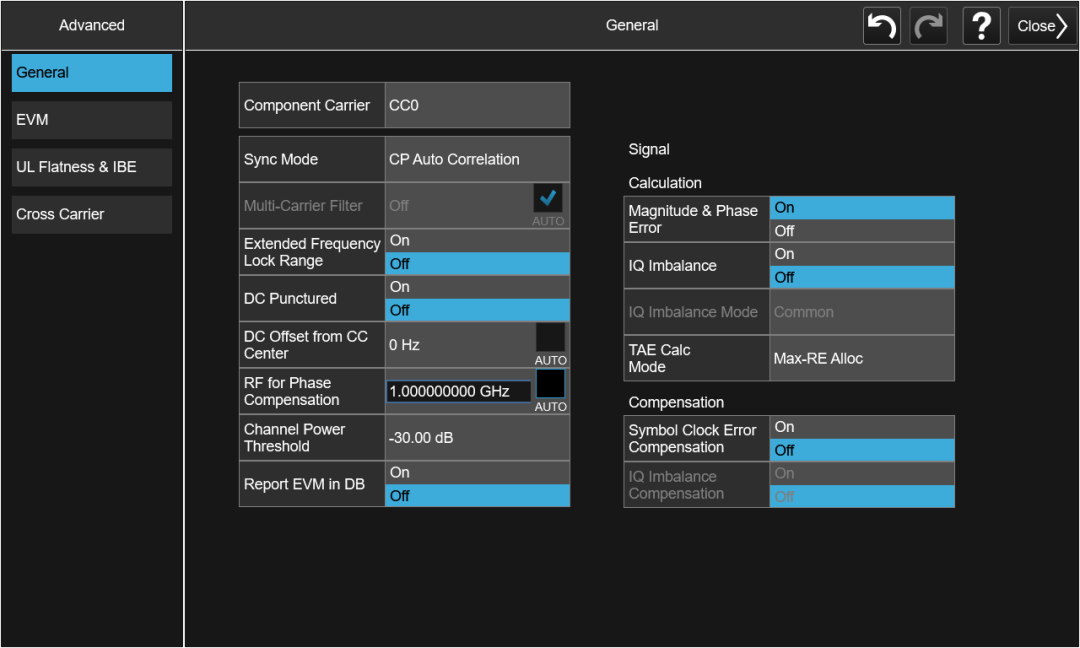

Advanced-〉A(chǔ)dvanced Demond Setup-〉General-〉RF for Phase Compensation。

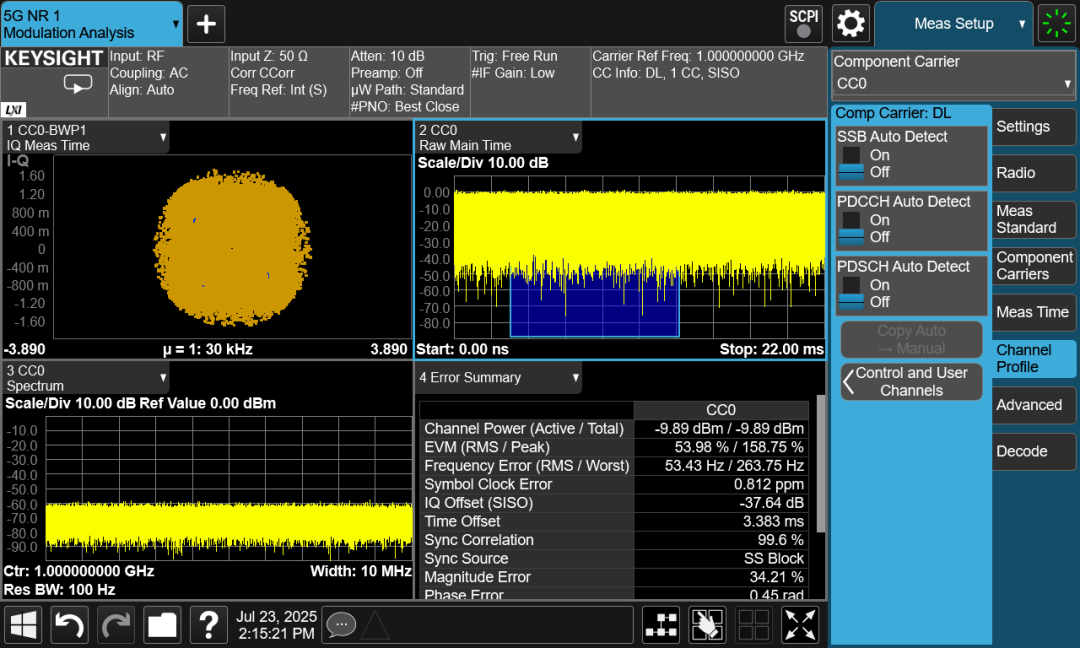

8.在Channel Profile菜單下，選擇P D C C H & P D S C H Auto Detect開啟狀態，然后調節下參考電平，點擊Auto Couple跟Optimize EVM。

二．OBW占用帶寬與ACP鄰道功率的測量

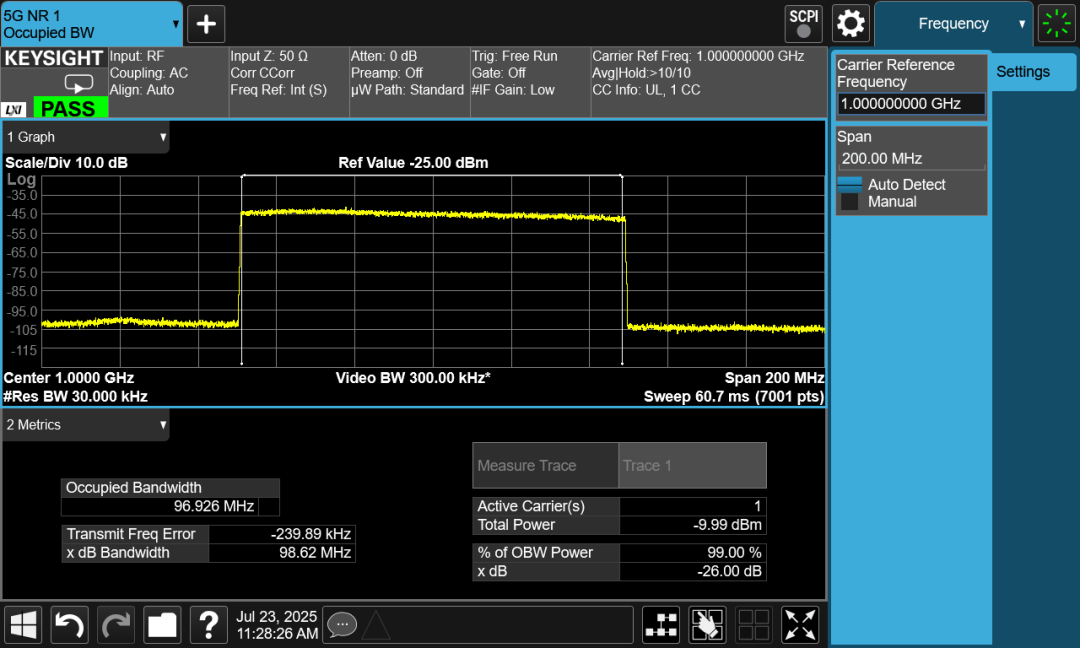

1. 在MODE-〉Measurement下選擇Occupied BW

2.在MODE-〉Measurement下選擇ACP

3GPP對EVM技術要求如下：

QPSK≤17.5%;

16QAM≤12.5%;

64QAM≤8%;

256QAM≤3.5%。
