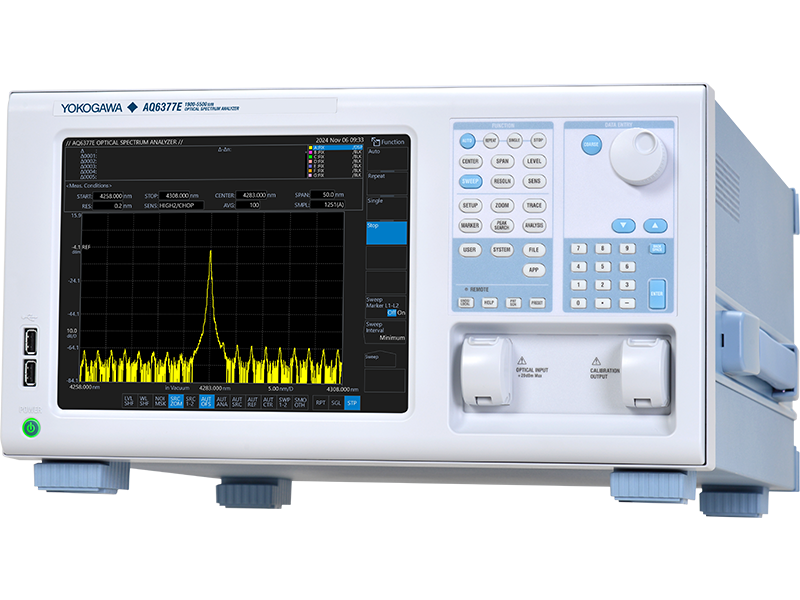

AQ6377E 專為在 1900–5500 nm 的寬波長范圍內進行精確高效的中波紅外 (MWIR) 測量而設計。AQ6377E 在 AQ6377 成熟性能的基礎上，提升了速度、靈敏度和功能，以滿足先進激光應用（包括環境傳感、氣體分析和光子學研究）不斷發展的需求。

主要特點

• 波長范圍：1900 至 5500 納米

• 5 種波長分辨率設置：0.2 至 5 nm
  ，使用戶能夠根據被測設備/系統選擇最佳值

• 寬動態范圍：73 dB，適用于測量不同應用領域中使用的高功率和低功率電源。靈敏度：HIGH1-3 僅為高動態模式。

• 波長精度：±0.5 nm，
  由于內置校準功能和波長參考源，易于保持。
• 近距離動態范圍：50 分貝

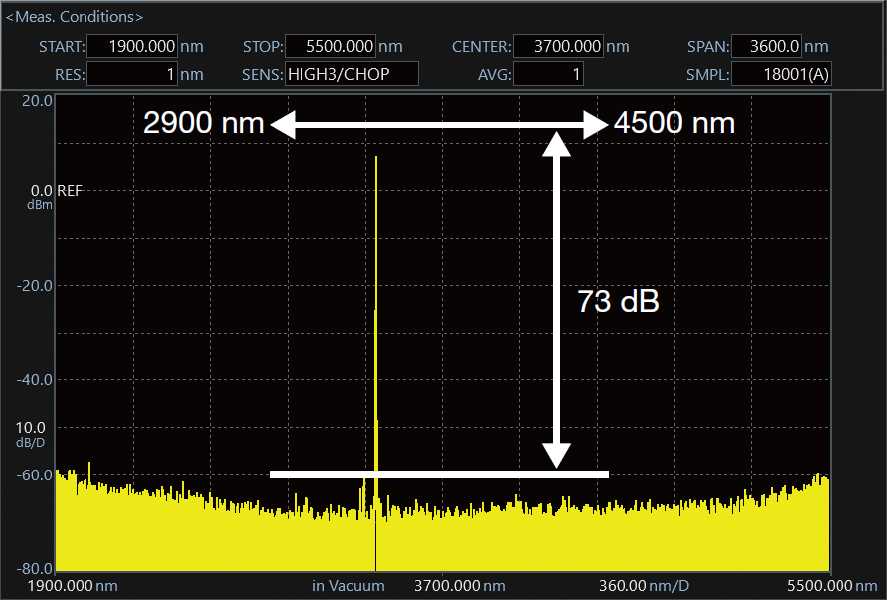

3.39 μm HeNe激光器測量示例

• 水平刻度 除了常用的波長和頻率（THz）刻度外，還以波數（cm ?1 ）為單位。

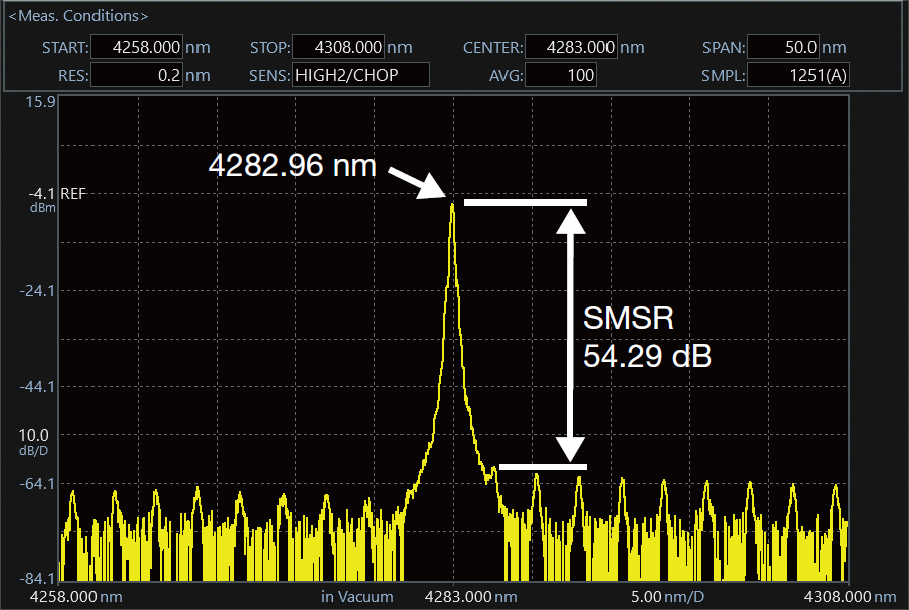

4.3 μm DFB-ICL 測量示例

配備高性能直升機

它配備了高性能斬波器，可根據設定的靈敏度自動運行。這降低了測量儀器內部紅外輻射的影響，并最大限度地減少了中紅外光譜測量過程中背景噪聲的影響。

高級脈沖光測量（APLM）模式

先進脈沖光測量（APLM）模式是一項為成功克服紅外脈沖光光譜測量的關鍵挑戰而開發的新功能：1）降低紅外輻射的影響；2）擴展脈沖光特性（例如脈沖寬度和重復周期）的可測量范圍。由于紅外輻射的強度和光譜會隨溫度變化而不斷波動，因此必須以小于紅外輻射光譜變化所需時間的間隔進行背景校正，以降低其對測量的影響。APLM 模式的特點是將測量范圍劃分為“n”個段，從而減少每個段的測量時間，并對每個段進行背景校正。

ALPM模式的概念圖

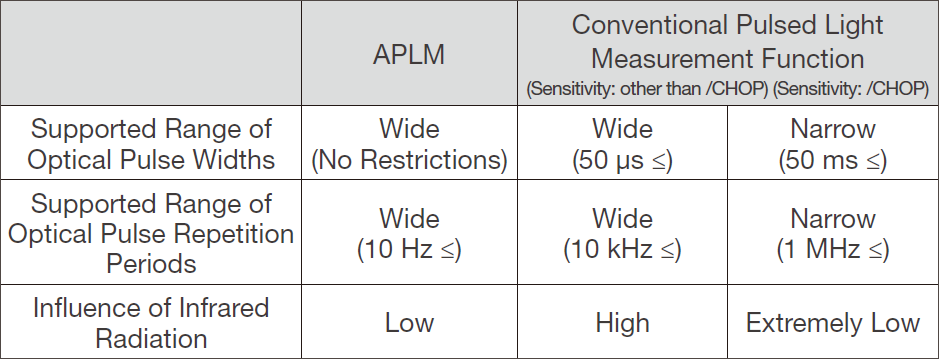

脈沖光測量函數比較

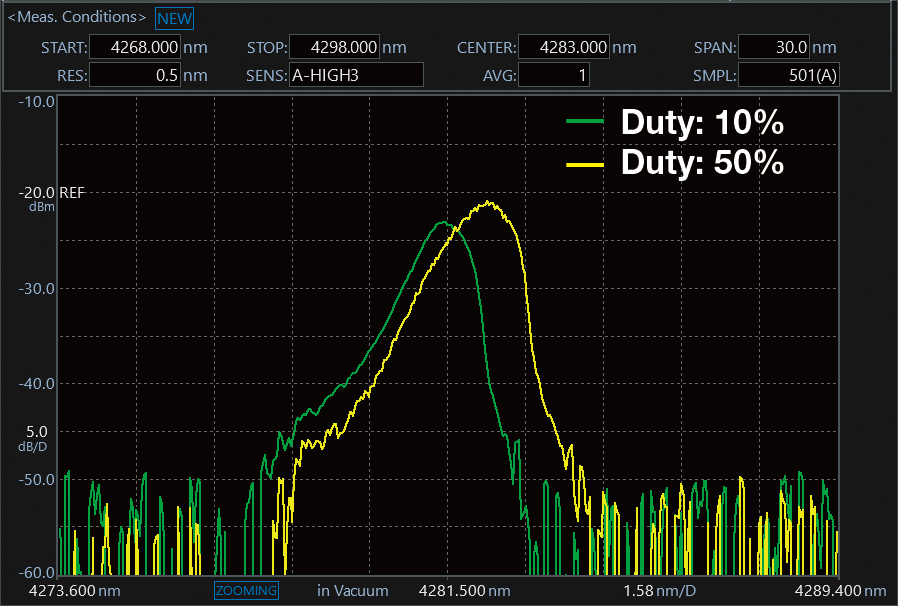

高級脈沖光測量模式
（AQ6377E，脈沖光重復頻率：1 kHz）

清除功能

由于AQ6377E具有高分辨率和高靈敏度，它實際上可以檢測空氣中水分子的存在。水蒸氣在近紅外波長區域被檢測，并且可能與被測器件在該特定區域的光譜特性重疊或掩蓋其光譜特性。

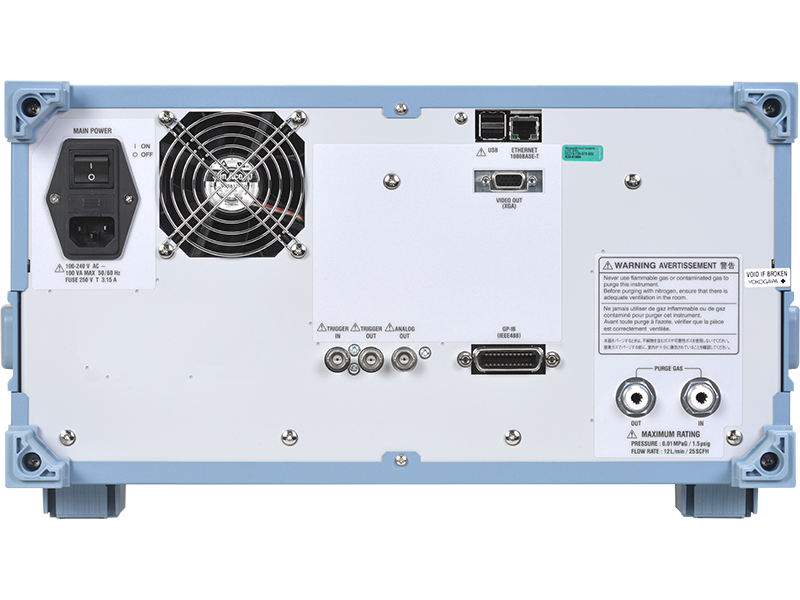

AQ6377E 通過后面板上的端口持續向單色儀供應氮?dú)獾燃儍舸祾邭怏w，可以減少水蒸氣吸收的影響，并提供比以往任何時候都更可靠、更準確的測量結果。

氣體吹掃效果（AQ6377E，吹掃時間：約10分鐘）

內置高階衍射光截止濾光片

由于采用了衍射技術，單色儀在某些情況下可能會產生高階衍射光，其波長等于輸入波長的整數倍。

AQ6377E 通過內置濾光片濾除波長低于 1500 nm 的入射光，顯著降低了高階衍射光對測量結果的影響。因此，測量數據始終可靠，并能真實反映被測信號。

自由空間光輸入

AQ6377E 采用自由空間光輸入結構（即儀器內部沒有安裝光纖），最有效地保證了高耦合效率、測量重復性和無需維護。

這個巧妙的解決方案是：

• 無需擔心：內部光纖不會因光纖耦合不當而刮傷或沾染污垢。
• 免維護：無需清潔內部光纖
• 用途廣泛：該儀器同時兼容/PC和/APC接口。
• 雙重用途：該儀器可同時接受單模和多模光纖，且不受多模-單模光纖匹配帶來的高插入損耗的影響。
