高性能長波
AQ6375E 既涵蓋電信波段，也涵蓋常用于環境監測和醫療應用的短紅外波段。
?有 3 種型號的系列產品 [標準型、擴展型和限制型]
?覆蓋的波長范圍

  1200 至 2400 nm [標準型和限制型]
     1000 至 2500 nm [擴展型]

主要特征

• 3款型號 [標準型，擴展型和限制型]
• 長波長范圍：
        　1200 至 2400 nm [標準型和限制型]
        　1000 至 2500 nm [擴展型 ]
• 氣體凈化功能以減少水蒸氣影響
• 內置高階衍射光截止濾光片 *
• 兩倍速模式進一步提升快速測量速度
• 靈敏度高達 -70 dBm *
• 分辨率可達 0.05 nm *
• 寬動態范圍（55 dB）*
• 快速自動校準
• 自由空間光學輸入，靈活性高、維護成本低且可靠性強
• 適用于單模和多模光纖
• 在環境氣體傳感激光光譜學方面表現出色
• 是研發和制造從電信波段到 2.5 μm波長范圍內光學器件不可或缺的工具

* 限制型型號除外

新功能

氣體凈化功能

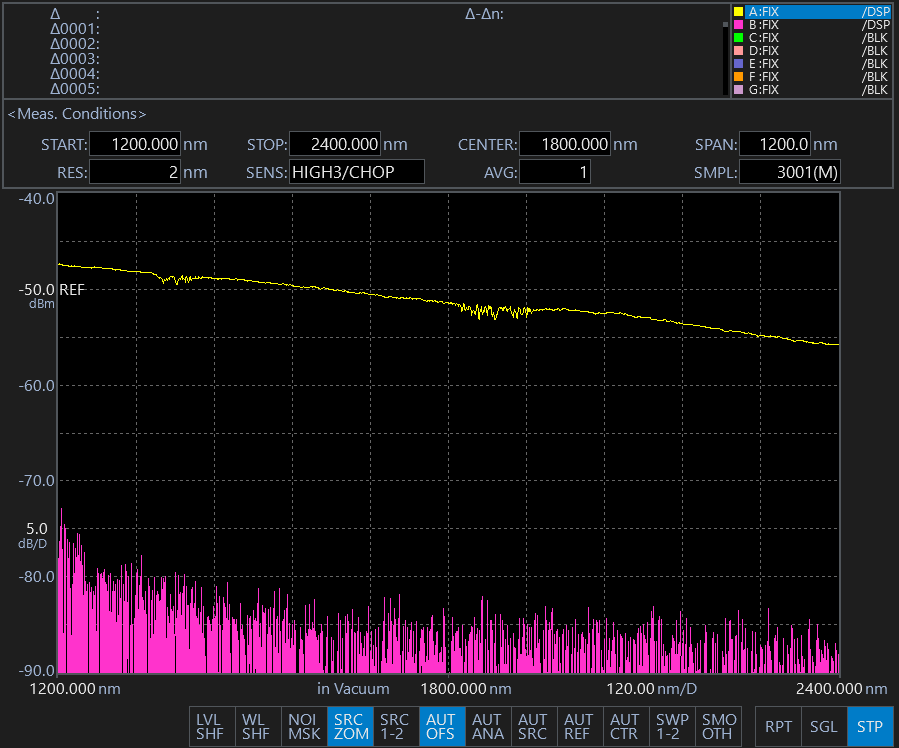

由于 AQ6375E 具有高分辨率和高靈敏度，能夠檢測到空氣中水分子的存在。水蒸氣在近紅外波段可以被檢測到，并且可能會與待測實際設備在該特定區域的光譜特性重疊或被其掩蓋。

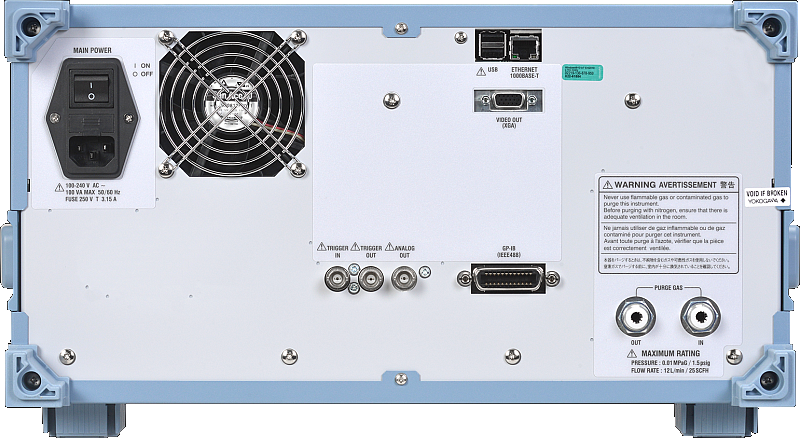

通過在后面板的氣體凈化接口持續向單色鏡通入純凈干燥氣體（如氮?dú)猓?，AQ6375E 能夠減少水蒸氣吸收的影響，并提供比以往任何時候都更可靠和精確的測量結果。

內置高階衍射光截止濾波器 *

由于采用了衍射技術，某些情況下，單色鏡可能會產生高階衍射光，其波長與輸入波長的整數倍相等。

通過內置濾波器將入射光波長限制在 1150  μm以下，AQ6375E 能夠顯著減少高階衍射光對測量結果的影響。因此，所測數據始終是可靠的，并能準確反映被測的真實信號。

* 限制型型號除外

兩倍速模式

與標準掃頻模式相比，掃頻速度提高了 2 倍，而對標準靈敏度值的影響僅為 2 dB。

長波長范圍：1200 至 2400 nm（標準型及限制型），1000 至 2500 nm（擴展型）

AQ6375E 產品不僅涵蓋了通信領域所使用的波長范圍，還涵蓋了用于環境監測、醫療、生物以及工業應用的 2 μm波段。

高靈敏度：低至 -70 dBm *

AQ6375E 由于采用了高動態范圍且噪聲極低的光電檢測組件及電路，其能夠測量從 +20 dBm到 -70 dBm的光功率。這使得它能夠精確測量高功率和低功率源。

根據要進行的具體測試所需的測量速度，測量靈敏度可從 7 個模式中進行選擇。

* 限量版型號除外

高分辨率 & 寬動態范圍 *

AQ6375E 采用了兩次反射單色鏡結構，從而實現了高波長分辨率（0.05 nm）和寬近場動態范圍（55 dB）。因此，可以分別測量緊密相鄰的信號和噪聲。

* 限量版型號除外

高速測量

更加高效

高速掃描

憑借獨特的掃描技術，AQ6375E 的掃描速度比采用單色鏡的傳統測量系統快得多。最大值在 100 nm的測量范圍內，掃描時間僅為 0.5 秒。

快速的指令處理和數據傳輸

采用高速微處理器后，AQ6375E 的指令處理速度極快，其以太網接口的數據傳輸速度比 GP-IB 快達 100 倍。

快速自動校準

注意：波長校準也可以通過使用外部參考源來完成。

自由空間光輸入

AQ6375E 采用了自由空間光輸入結構，即儀器內部未安裝光纖。

這種解決方案的優勢是：

• 沒有損壞風險，因?yàn)閮?nèi)部的光纖不會被刮傷或弄臟。
• 免維護，因?yàn)闊o需清理內部光纖。
• 多功能，因?yàn)樵搩x器既支持 PC 連接器，也支持 APC 連接器。
• 兼具單模和多模輸入，由于該儀器能夠兼容單模和多模光纖，且不會受到多模-單模光纖匹配所產生的高插入損耗的影響。

面向 DUT（被測設備）的測試應用程序簡化了測試流程

應用模式（APP）將 OSA 轉變?yōu)橐慌_專為待測設備（DUT）服務的多功能設備。APP 模式提供了針對 DUT 的專用用戶界面，能讓用戶從配置設置直接導航至測試結果輸出，無需操心其他 OSA 的設置。AQ6375E 預先安裝了多個標準應用程序，包括 DFB-LD 測試、FP-LD 測試和 SC 光源測試。此外，還可以從橫河測試測量網站下載其他可選應用程序。

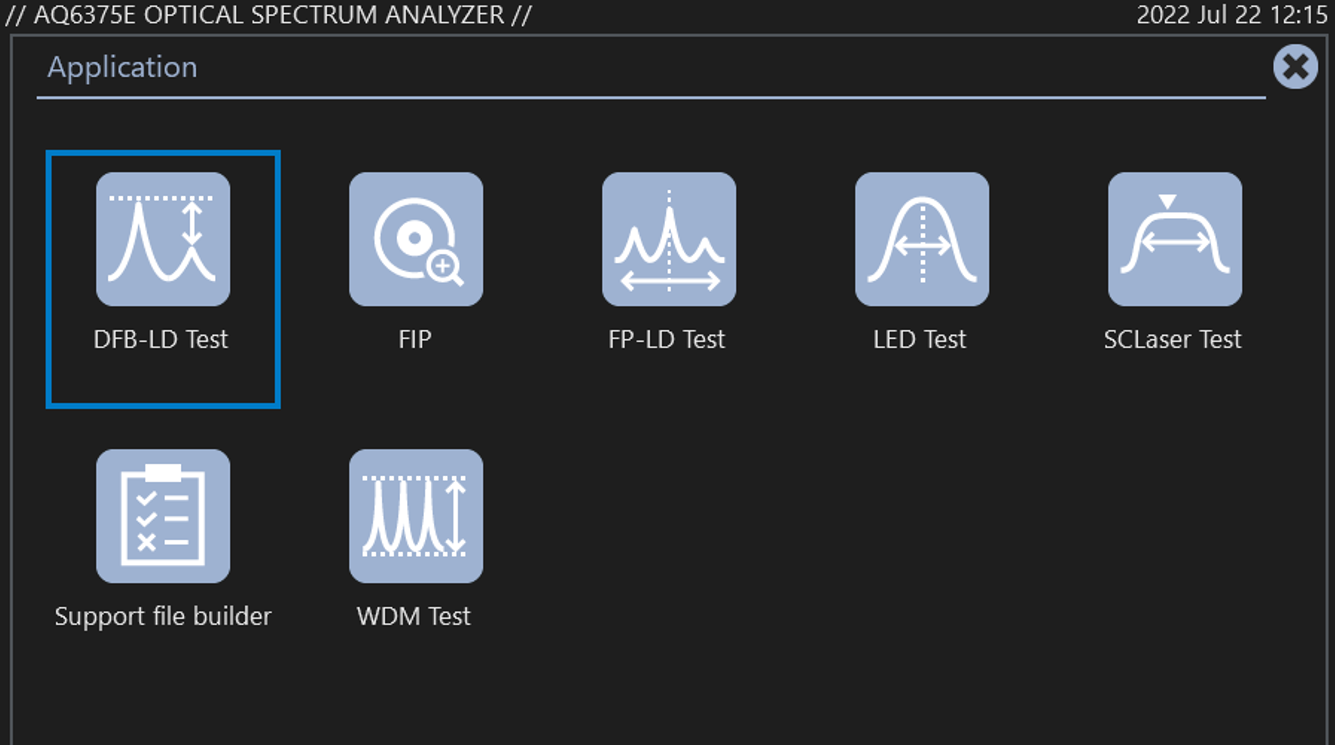

應用程序菜單窗口

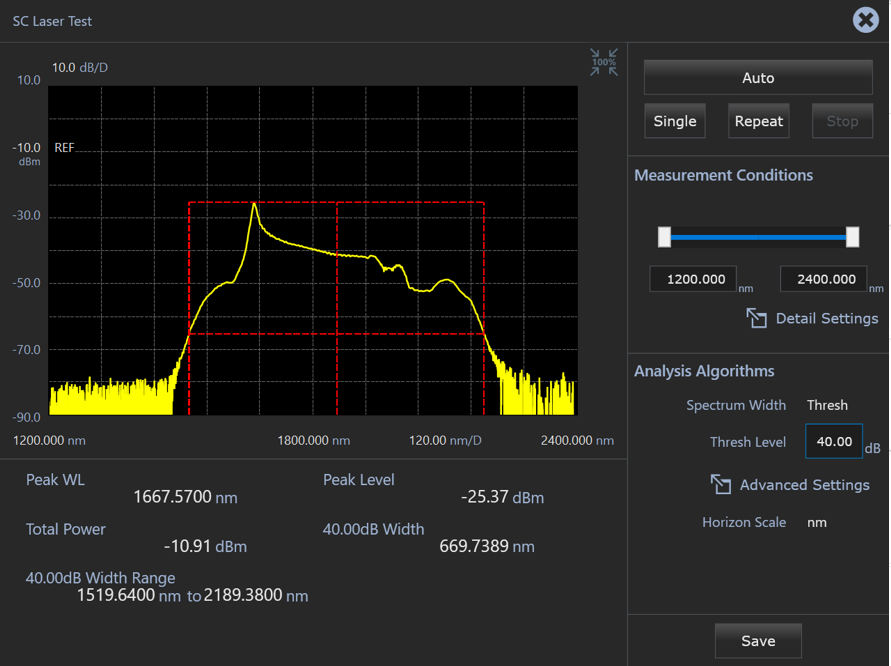

SC光源測試應用
