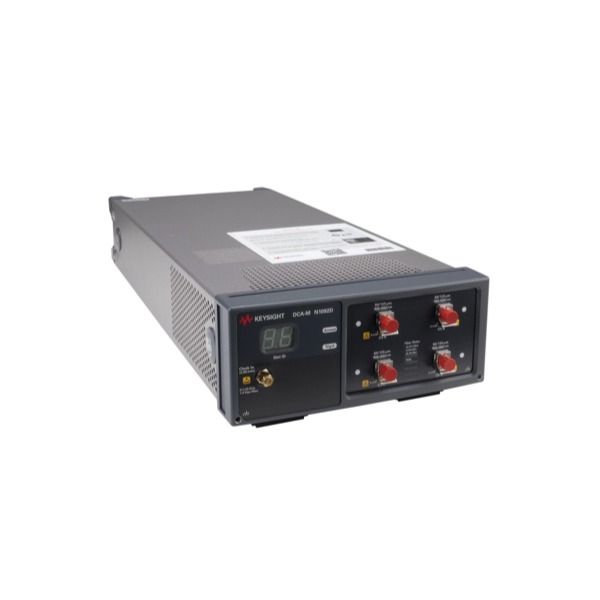

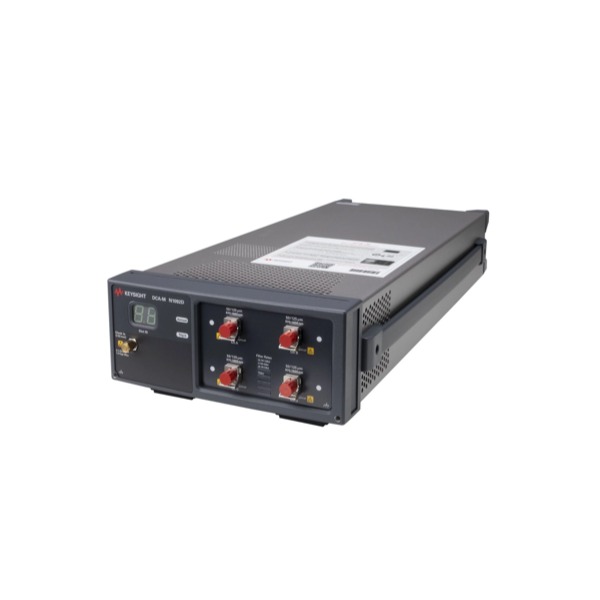

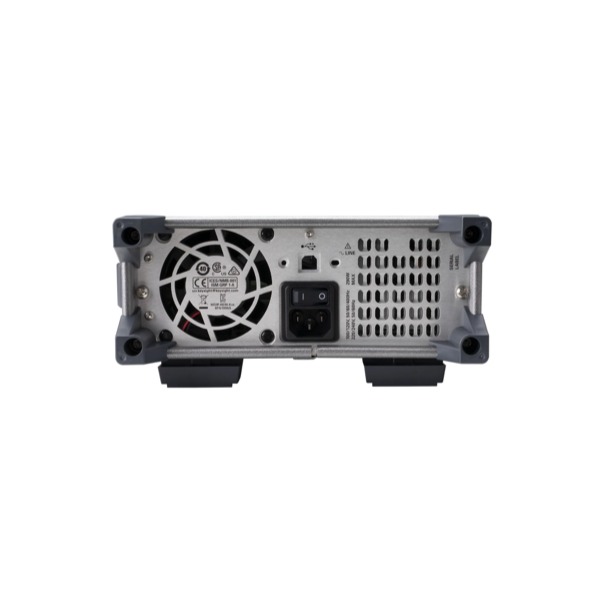

N1092D 28/45 GHz 四通道光路 DCA-M

介紹

高精度、低成本的光電波形分析解決方案，包括 20 Gb/s 至 53 GBaud 的解決方案，極低的噪聲和抖動，以及高吞吐量的快速采樣率。

Keysight Technologies, Inc. 的 N1000 和 86100 數字通信分析儀 (DCA) 系列產品被公認為驗證光發射機是否符合通信標準的行業標準。

多年來，工程師們一直信賴 DCA，因為它能夠提供精確便捷的數字通信波形測量。

Keysight N1092A/B/C/D/E DCA-M 延續了這一優良傳統，它融合了 N1000 和 86100 示波器主機采集系統的高性能元件，以及 861XX 和 N104X 插件模塊的光電通道硬件。

小巧外形尺寸，非常適合制造

以及研發應用

與使用模塊創建波形分析系統的 86100D 和 N1000A 不同，N109X 是完全集成的小型儀器。

我們提供符合行業標準公差的低噪聲、高靈敏度校準光學參考接收器，適用于多模和單模信號，從而構建具有極高動態范圍的測量系統。

此外，我們還提供帶寬為 30 GHz 和 50 GHz 的電通道。

控制 N1092A/B/C/D/E

控制 N109X 系統有三種方法。

通過 USB 線纜將 PC 直接連接到 N1092A/B/C/D/E。

通過 USB 線纜將 86100D 或 N1000A 主機連接到 N1092A/B/C/D/E。（主機隨后可通過 GPIB 或 LAN 進行控制）

對于自動化測試系統環境，控制 N1092A/B/C/D/E 的最簡單且首選的方法是將主測試系統 PC 通過 LAN 連接到一臺低成本的現代化 PC。

FlexDCA 接口位于第二臺 PC 上。然后，第二臺 PC 通過 USB 連接到 N1092A/B/C/D/E。

這消除了現有測試系統 PC 與 N1092A/B/C/D/E 硬件之間的大部分兼容性問題，并可大大簡化將 86100D 系統轉換為 N1092A/B/C/D/E 系統的過程。

N109X 的用戶界面和操作系統與 86100D 和 N1000A 的現代 FlexDCA 界面相同。

用戶提供的運行 N1010A FlexDCA 軟件的 PC 可通過簡單的 USB 2.0 或 3.0 連接控制 N1092A/B/C/D/E。

系統設置

以下是連接 N109X 并運行 FlexDCA 接口進行單通道設置時的 PC 要求：

英特爾 i3 或更高配置的處理器，配備 4 GB 內存

Windows 7（32 位或 64 位）

對于并行測試設置（多個儀器或多個通道）：

英特爾 i5 或更高配置，配備 8 GB 內存

Windows 7（64 位）

系統控制器與PC之間的通信API是SCPI over LAN，可以是VXI-11或HiSlip。如果使用NI-VISA或IO庫與GPIB儀器通信，切換到SCPI/LAN非常簡單。需要注意的是，無需進行任何USB編程。所有操作都由FlexDCA接口處理。
