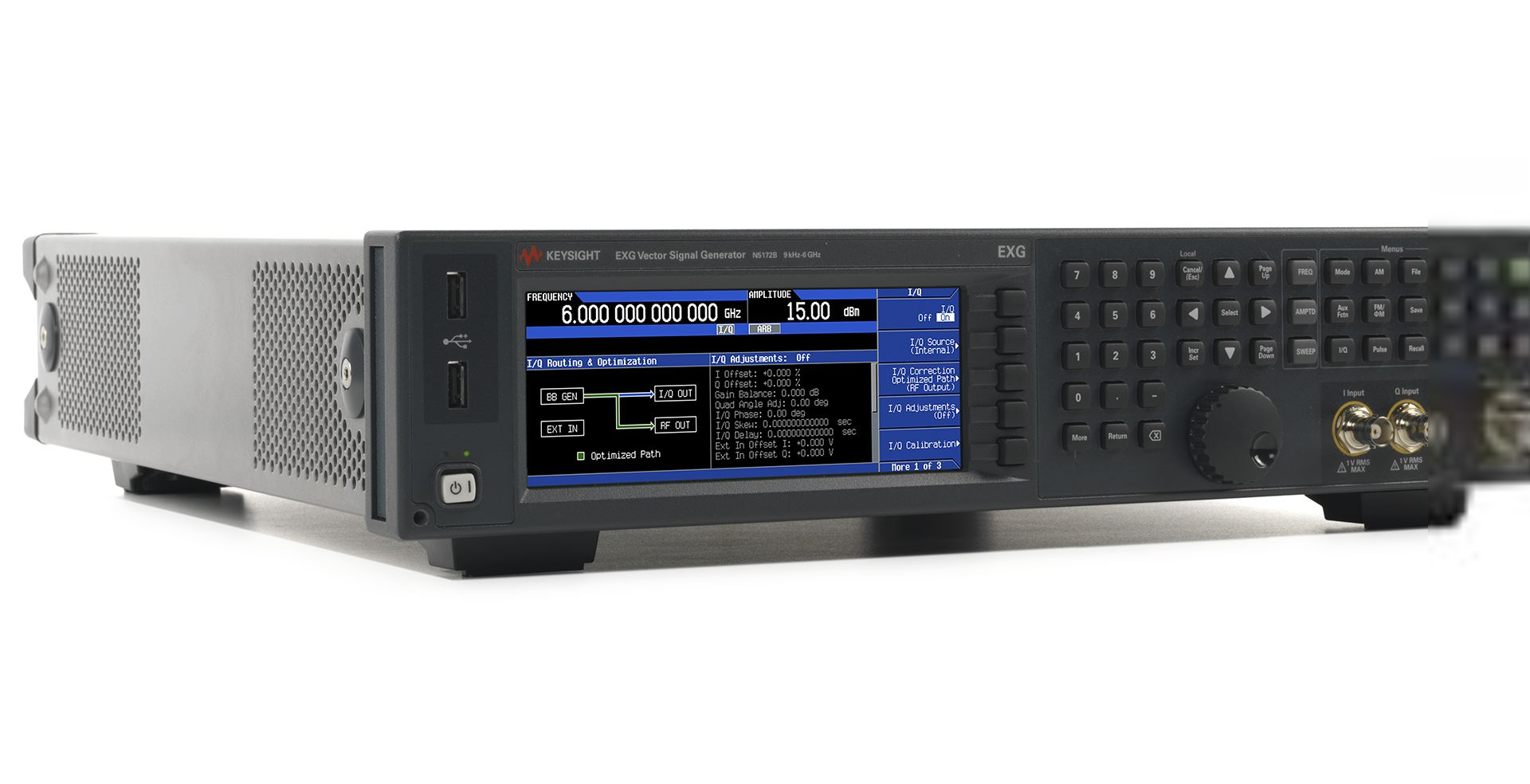

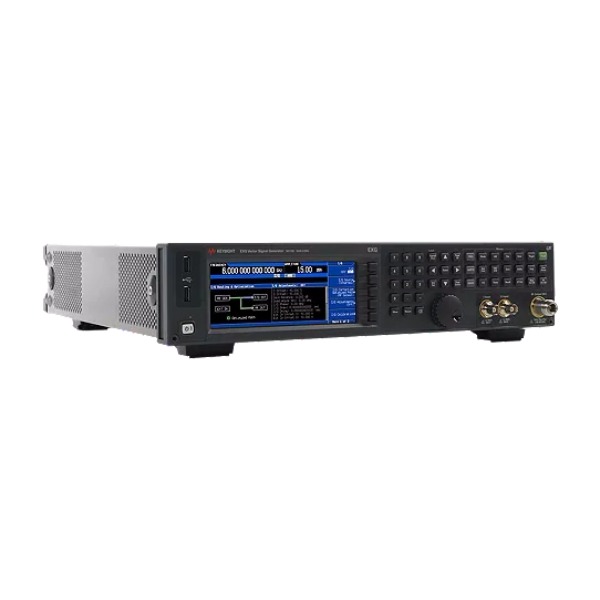

N5172B 是德 Keysight 系列射頻矢量信號發生器
N5172B Keysight 系列射頻矢量信號發生器 - 多頻段多制式無線信號生成解決方案
主要特性：
Keysight N5172B 系列專為射頻無線信號測試設計，核心優勢在于寬頻率覆蓋與優異信號質量。
100 kHz-6 GHz 頻率范圍可適配多數射頻應用場景，-135 dBm 至 +24 dBm 寬功率范圍無需額外放大器即可滿足不同測試需求。
儀器支持 AM、FM、PM 模擬調制與 QPSK、16QAM 等數字矢量調制，兼容多制式信號生成，內置波形編輯工具簡化信號配置。
7 英寸觸控屏提升操作便捷性，豐富控制接口便于自動化集成，可通過選件擴展功能，適配研發調試與產線檢測等多元場景。
寬頻寬功率覆蓋：頻率范圍 100 kHz-6 GHz，可適配射頻段多數應用場景；輸出功率范圍 -135 dBm 至 +24 dBm，低功率可測試接收機靈敏度，高功率可驅動射頻組件，減少外部設備依賴。
優異信號質量：1 GHz 載波 20 kHz 頻偏下相位噪聲低至 -136 dBc/Hz，諧波抑制能力強，可生成高純凈度信號，保障測試結果準確性，適配高精度射頻組件與接收機驗證。
多制式信號生成：支持 5G NR、LTE、Wi-Fi 6/6E、藍牙 5.3、NB-IoT 等多制式信號，內置各制式標準信號庫，可快速調用預設信號，無需手動編輯復雜參數，提升測試效率。
靈活調制能力：兼容 AM、FM、PM 等模擬調制，以及 QPSK、16QAM、64QAM 等數字矢量調制，支持自定義調制參數，可模擬不同失真場景，適配信號完整性與抗干擾測試。
便捷操作與擴展：7 英寸觸控屏支持自定義快捷菜單，操作界面直觀易懂；采用軟件定義架構，可通過選件擴展波形內存、特殊調制格式、多通道同步等功能，適配不同測試階段需求。
高效自動化集成：配備 LAN、USB、GPIB 標準控制接口，兼容 SCPI 指令集，可快速接入自動化測試平臺，支持遠程控制與批量測試，提升產線與實驗室測試效率。
項目 | 參數值 |
頻率范圍 | 100 kHz - 6 GHz |
輸出功率范圍 | -135 dBm 至 +24 dBm（典型值，1 GHz 處） |
相位噪聲（1 GHz，20 kHz 頻偏） | -136 dBc/Hz（典型值） |
調制類型 | 模擬調制（AM、FM、PM）；數字矢量調制（QPSK、16QAM、64QAM 等） |
支持制式 | 5G NR、LTE、Wi-Fi 6/6E、藍牙 5.3、NB-IoT、GSM 等 |
波形內存 | 標配 16 MSa，可擴展至 1 GS（通過選件） |
分辨率帶寬 | 1 Hz 頻率分辨率 |

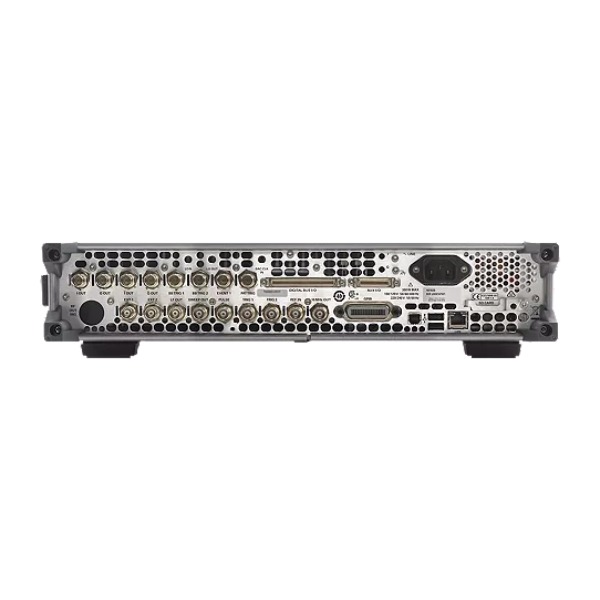

控制接口 | LAN（LXI-Core）、USB、GPIB、觸發 I/O |
操作界面 | 7 英寸彩色觸控屏，支持自定義快捷菜單 |
擴展功能 | 可選多通道同步、脈沖調制、外部參考源輸入等 |
無線通信設備研發：為 5G 手機、Wi-Fi 路由器、藍牙終端等設備的研發提供標準信號源，驗證設備接收靈敏度、調制解調性能與抗干擾能力，助力產品性能優化。
射頻組件測試：對射頻放大器、濾波器、混頻器等組件進行輸入信號激勵，測試組件的增益、插損、雜散抑制等參數，評估組件性能穩定性，保障整機射頻鏈路質量。
產線批量驗證：集成至自動化測試平臺，對無線通信終端、射頻模塊等量產產品進行快速信號響應測試，篩查不合格產品，確保出廠產品性能一致性，提升產線效率。
物聯網終端測試：生成 NB-IoT、LoRa 等低功耗物聯網制式信號，測試終端的通信距離、功耗與信號接收能力，適配物聯網產品研發與生產檢測。
教育科研實驗：憑借多制式信號生成與靈活調制能力，支撐高校與科研院所的射頻無線技術教學實驗，幫助學生理解信號調制原理，輔助科研人員完成新型無線技術驗證。
汽車電子測試：模擬車載 Wi-Fi、藍牙、遠程通信（V2X）等車載無線信號，測試車載電子設備的信號接收與處理能力，適配智能汽車無線系統研發與驗證。
